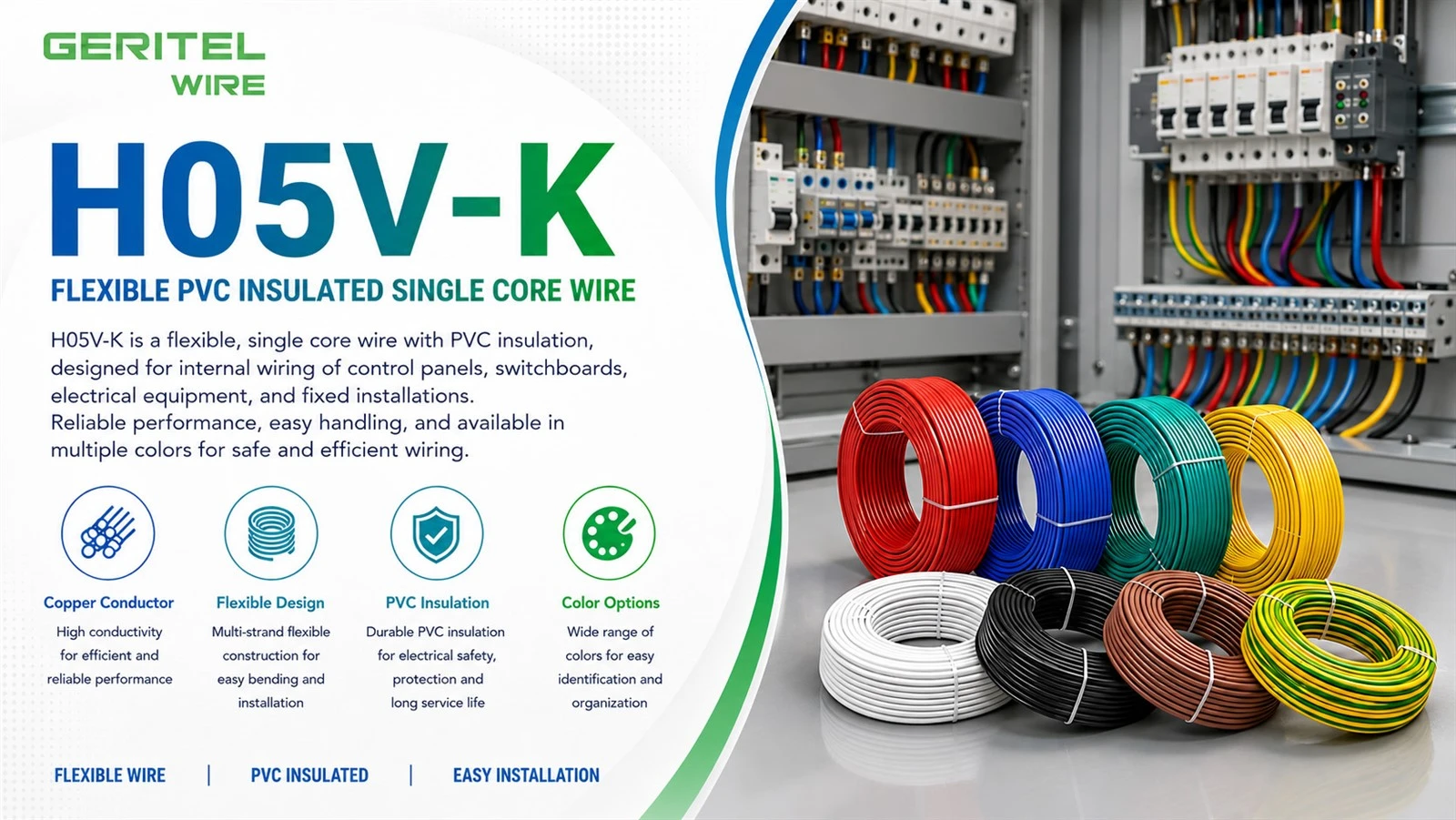

H05V-K cable for switchgear panels

TIRO REAL DO PRODUTO

flexible panel wire for switchgear panels

Class 5 copper wire for switchgear panels

PVC insulated wire for switchgear panels

Cabo de gabinete de controle H05V-K para roteamento limpo em gabinetes de controle e equipamentos

Focada em gabinetes de automação, gabinetes de CLP e sistemas de controle de máquinas, esta página H05V-K apresenta um condutor de cobre classe 5 flexível com isolamento de PVC em um design de núcleo-único sem bainha. Os clientes podem procurar por fio de gabinete de automação, condutor de painel flexível ouFio de controle 300/500V; esses termos são mapeados para uma família de produtos tecnicamente consistente. Núcleos únicos-codificados por cores podem simplificar a identificação do circuito durante a montagem, teste e serviço. O uso deve permanecer dentro das condições adequadas de fiação interna ou fixa protegida. GERITEL WIRE pode alinhar detalhes de cor, impressão e embalagem com necessidades de produção repetidas. Os detalhes de cor e embalagem podem ser coordenados para programas de produção-de painéis repetidos.

ESPECIFICAÇÕES DO PRODUTO

internal wiring cable for switchgear panels

Aplicativos

Fiação de painel de PVC para uso em painéis de controle de chaveamento, relés e instrumentação de quadros de distribuição de energia e para finalidades como conectores internos em equipamentos retificadores, partidas de motores e controladores.

ESPECIFICAÇÕES
Classificação de tensão Uo/U	H05V-K:300/500V H07V-K:450/750V
Classificação de temperatura	Fixo: -30 graus a +70 graus Flexionado: -5 graus a +70 graus
Raio de curvatura mínimo	Fixo: 6 x diâmetro total
Condutor	Condutor de cobre flexível classe 5
Isolamento	PVC (cloreto de polivinila)
Cor do Isolamento	Vermelho, Preto, Azul, Laranja, Amarelo, Branco, Verde/Amarelo, Violeta, Rosa, Cinza, Marrom
PADRÕES	EN 50525-2-31, EN 60228 Retardante de chama de acordo com IEC/EN 60332-1-2 Resistente aos UV

DIMENSÕES

ÁREA NOMINAL DE SEÇÃO TRANSVERSAL mm²

	DIÂMETRO NOMINAL TOTAL mm²	PESO NOMINAL kg/km
	DIÂMETRO NOMINAL TOTAL mm²	PESO NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUTORES

CRUZ NOMINAL SEÇÃOÁREA AL mm²	DIÂMETRO MÁXIMO DE FIOS NO CONDUTOR milímetros	RESISTÊNCIA MÁXIMA DO CONDUTOR A 20 graus ohms/km
CRUZ NOMINAL SEÇÃOÁREA AL mm²		Fios Simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTERÍSTICAS ELÉTRICAS

CRUZ NOMINAL ÁREA ECCIONAL mm²	MÉTODO DE REFERÊNCIA A (ANEXO EM CONDUTO TERMICAMENTE PAREDE ISOLANTE ETC) Amplificadores		MÉTODO DE REFERÊNCIA B (COLOCADO NO CONDUITO NA PAREDE OU DENTRO TRONCO ETC) Amplificadores		MÉTODO DE REFERÊNCIA C (CLIPE DIRETO) Amplificadores		MÉTODO DE REFERÊNCIA F (NO AR LIVRE OU EM UMA BANDEJA DE CABOS PERFURADA ETC HORIZONTAL OU VERTICAL ETC) Amplificadores
							Tocante			Espaçado por um diâmetro
							Tocante			2 cabos monofásicos-AC ou CC ou3 cabos trifásicos-AC planos
	2 cabos Monofásico- ACor DC	3 ou 4 cabos Três-fases AC	2 cabos Monofásico- ACor DC	3 ou 4 cabos Três-fases AC	2 cabos Monofásico- CA ou CC	3 ou 4Cabos Três-Fase AC	2Cabos Monofásico CA ou CCplano	3Cabos Três-fases ACplano	3 cabos Três-fases ACtrefólio	Horizontal	Vertical
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICAÇÕES

300/500V wire for control cabinets

H05V-K wire for switchboards

EMBALAGEM

Rolar

Carretel de plástico

Carretel de madeira pequeno

APLICATIVO

Painel de controle industrial

Conexão de Energia Renovável

Fiação do quadro de distribuição

CASO

Atualização da central telefônica do aeroporto de Adelaide

Distribuição de energia do quadro de distribuição principal industrial

Substituição do cabo flexível do quadro principal

POR QUE NOS ESCOLHER

30Anos de experiência
em um-serviço único

Dongguan Greater Wire & Cable Co., Ltd. é um fabricante profissional de cabos-de engenharia na China, fornecendo soluções certificadas de cabos elétricos para projetos de construção, indústria, mineração, energia e infraestrutura em todo o mundo.

Com uma fábrica de 30.000 m², 30 linhas de produção, engenheiros experientes e uma equipe rigorosa de controle de qualidade, fornecemos produtos de cabos confiáveis, rastreáveis e compatíveis para aplicações de engenharia internacionais. Nossos produtos são apoiados por certificações incluindo SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS e ISO.

Estamos comprometidos com a segurança, a qualidade, a transparência e a parceria-de longo prazo. Desde a inspeção da matéria-prima até o teste do produto acabado, cada lote é cuidadosamente controlado para garantir um desempenho estável e uso confiável do projeto.

Maior qualidade certificada do cabo -. Fornecimento confiável. Valor de engenharia.

single core flexible wire for switchboards

15K

Projetos Finalizados

150+

equipe profissional

15K

clientes satisfeitos

92+

prêmios e certificados

EQUIPAMENTO DA PLANTA

CERTIFICAÇÕES GLOBAIS

Class 5 copper wire for relay panels

FOTOS DO CLIENTE

300/500V wire for relay panels

TRANSPORTE INTERNACIONAL

Frete Marítimo

Oferecemos soluções confiáveis de frete marítimo para pedidos de grande-volume. Suas mercadorias são embaladas com segurança e enviadas em contêineres, garantindo entrega- econômica em portos de todo o mundo.

Frete Aéreo

Para uma entrega mais rápida, nosso serviço de frete aéreo garante que seus produtos cheguem rapidamente aos destinos internacionais, com manuseio cuidadoso e rastreamento completo ao longo do caminho.

Expresso Internacional

Precisa de remessas urgentes? Nosso serviço expresso internacional entrega pedidos de pequeno e médio porte com eficiência, fornecendo serviço-a-porta a porta com rastreamento-em tempo real para sua tranquilidade.

PARCEIRO COOPERATIVO

Procuramos um parceiro cooperativo para expandir nossos negócios.

flexible panel wire for electrical cabinets

Class 5 copper wire for electrical cabinets

single core flexible wire for relay panels

internal wiring cable for electrical cabinets

Como cooperar conosco?

Basta compartilhar suas necessidades, receber nossa solução profissional, confirmar amostras e desfrutar de produção rápida e confiável e entrega mundial - trabalhar conosco é muito fácil.

Nosso endereço

Edifício 2, nº. 40 Luxi 2nd Road, cidade de Liaobu, cidade de Dongguan, província de Guangdong, China

Número de telefone

+86 136 6257 9592

+86 135 1078 4550

E--e-mail

manager01@greaterwire.com

Perguntas frequentes

Quando devo escolher 0,75 mm² H05V-K?

H05V-K geralmente é selecionado para esse requisito, mas a aplicação exata ainda precisa de um desenho e verificação de código. O termo de pesquisa relevante éFio H05V-K de 0,75 mm². 0.75 mm² fornece uma opção intermediária para fiação de-painel de controle e equipamentos onde é desejada uma seção transversal-de cobre superior a 0,5 mm² sem passar para 1 mm². O dimensionamento final ainda depende das condições atuais e de instalação. Para a produção repetida de painéis, a GERITEL WIRE pode discutir codificação de cores, impressão e embalagem consistentes para simplificar o manuseio na oficina.

Quando devo escolher 1 mm² H05V-K?

Esta é uma pergunta comum sobre compras porque o H05V-K é vendido sob diversas descrições de mercado. O termo de pesquisa relevante é fio H05V-K. 1 mm² de 1 mm² é o maior tamanho padrão H05V-K nas faixas comuns EN 50525-2-31 e geralmente é selecionado para circuitos internos que precisam de seção transversal de condutor maior. Para 1,5 mm² e acima, revise o H07V-K. A GERITEL WIRE pode fornecer a folha de dados aplicável e os documentos de conformidade disponíveis para a construção exata solicitada para análise do comprador.

Posso encomendar 1,5 mm² como H05V-K?

Na construção de painéis, a resposta prática depende de como o condutor é protegido e terminado. O termo de pesquisa relevante é H05V-K 1,5 mm². Esta não é geralmente a designação harmonizada correta; A fiação de núcleo único-de PVC classe 5 de 1,5 mm² é normalmente H07V-K com classificação de 450/750V. Não crie um rótulo de modelo fora do padrão apenas para corresponder a uma frase de pesquisa do cliente. Onde um projeto tiver condições especiais de instalação, GERITEL WIRE pode ajudar a identificar se o padrão H05V-K é adequado ou se outro tipo de cabo é mais seguro.

0,5 mm² H05V-K tem aproximadamente 20 AWG?

Do ponto de vista da especificação, o H05V-K tem um limite de uso claro que não deve ser ampliado por reivindicações de marketing. O termo de pesquisa relevante é fio flexível de 0,5 mm². É próximo dos tamanhos AWG comuns em área, mas seção transversal métrica-e AWG são sistemas diferentes e não devem ser tratados como substituições exatas-para{7}}um. Use a resistência do condutor e a capacidade terminal ao converter um projeto. GERITEL WIRE se concentra na confirmação clara das especificações antes da produção em massa, especialmente para tensão,{10}seção transversal, cor e escopo de certificação.
