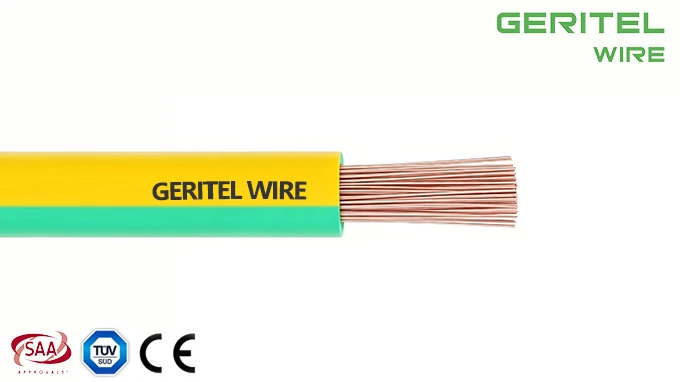

H07V-K 70 mm2 wire

TIRO REAL DO PRODUTO

2491X H07V-K 70mm2 cable

Fio de aterramento flexível de 70 mm² para UPS, PDU e ligação de comutadores

Salas de energia-críticas exigem aterramento e ligação confiáveis entre equipamentos UPS, PDUs, painéis de distribuição e gabinetes metálicos. H07V-K pode ser considerado comoCabo de aterramento de energia crítica de 70 mm²onde um condutor de proteção isolado flexível é especificado para instalação fixa ou protegida. Sua construção Classe 5 também pode facilitar o roteamento de um condutor de ligação de UPS entre barras de aterramento e estruturas de equipamentos do que um condutor rígido de área de cobre semelhante. GERITEL WIRE pode apoiar identificação de cores, embalagem de projetos e revisão de documentação para pedidos de infraestrutura. Para o aterramento do painel de distribuição do data center, o tamanho do condutor, a corrente de falta, o layout de ligação, a seleção dos terminais e os padrões elétricos locais devem governar o projeto final.

ESPECIFICAÇÕES DO PRODUTO

2491X 70mm2 cable

Aplicativos

Fiação de painel de PVC para uso em painéis de controle de chaveamento, relés e instrumentação de quadros de distribuição de energia e para finalidades como conectores internos em equipamentos retificadores, partidas de motores e controladores.

ESPECIFICAÇÕES
Classificação de tensão Uo/U	H05V-K:300/500V H07V-K:450/750V
Classificação de temperatura	Fixo: -30 graus a +70 graus Flexionado: -5 graus a +70 graus
Raio de curvatura mínimo	Fixo: 6 x diâmetro total
Condutor	Condutor de cobre flexível classe 5
Isolamento	PVC (cloreto de polivinila)
Cor do Isolamento	Vermelho, Preto, Azul, Laranja, Amarelo, Branco, Verde/Amarelo, Violeta, Rosa, Cinza, Marrom
PADRÕES	EN 50525-2-31, EN 60228 Retardante de chama de acordo com IEC/EN 60332-1-2 Resistente aos raios ultravioleta

DIMENSÕES

ÁREA NOMINAL DE SEÇÃO TRANSVERSAL mm²

	DIÂMETRO NOMINAL TOTAL mm²	PESO NOMINAL kg/km
	DIÂMETRO NOMINAL TOTAL mm²	PESO NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUTORES

CRUZ NOMINAL SEÇÃOÁREA AL mm²	DIÂMETRO MÁXIMO DE FIOS NO CONDUTOR milímetros	RESISTÊNCIA MÁXIMA DO CONDUTOR A 20 graus ohms/km
CRUZ NOMINAL SEÇÃOÁREA AL mm²		Fios Simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTERÍSTICAS ELÉTRICAS

CRUZ NOMINAL ÁREA ECCIONAL mm²	MÉTODO DE REFERÊNCIA A (ANEXO EM CONDUTO TERMICAMENTE PAREDE ISOLANTE ETC) Amplificadores		MÉTODO DE REFERÊNCIA B (COLOCADO NO CONDUITO NA PAREDE OU DENTRO TRONCO ETC) Amplificadores		MÉTODO DE REFERÊNCIA C (CLIPPADO DIRETO) Amplificadores		MÉTODO DE REFERÊNCIA F (NO AR LIVRE OU EM UMA BANDEJA DE CABOS PERFURADA ETC HORIZONTAL OU VERTICAL ETC) Amplificadores
							Tocante			Espaçado por um diâmetro
							Tocante			2 cabos monofásicos-AC ou CC ou3 cabos trifásicos-AC planos
	2 cabos Monofásico- ACor DC	3 ou 4 cabos Três-fases AC	2 cabos Monofásico- ACor DC	3 ou 4 cabos Três-fases AC	2 cabos Monofásico- CA ou CC	3 ou 4Cabos Três-Fase AC	2Cabos Monofásico CA ou CCplano	3Cabos Três-fases ACplano	3 cabos Três-fases ACtrefólio	Horizontal	Vertical
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICAÇÕES

H07VK 70mm2 wire

07V-K 70mm2 cable

EMBALAGEM

Rolar

Carretel de plástico

Carretel de madeira pequeno

APLICATIVO

Painel de controle industrial

Conexão de Energia Renovável

Fiação do quadro de distribuição

CASO

Atualização da central telefônica do aeroporto de Adelaide

Distribuição de energia do quadro de distribuição principal industrial

Substituição do cabo flexível do quadro principal

POR QUE NOS ESCOLHER

30Anos de experiência
em um-serviço único

Dongguan Greater Wire & Cable Co., Ltd. é um fabricante profissional de cabos-de engenharia na China, fornecendo soluções certificadas de cabos elétricos para projetos de construção, indústria, mineração, energia e infraestrutura em todo o mundo.

Com uma fábrica de 30.000 m², 30 linhas de produção, engenheiros experientes e uma equipe rigorosa de controle de qualidade, fornecemos produtos de cabos confiáveis, rastreáveis e compatíveis para aplicações de engenharia internacionais. Nossos produtos são apoiados por certificações incluindo SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS e ISO.

Estamos comprometidos com a segurança, a qualidade, a transparência e a parceria-de longo prazo. Desde a inspeção da matéria-prima até o teste do produto acabado, cada lote é cuidadosamente controlado para garantir um desempenho estável e uso confiável do projeto.

Maior qualidade certificada do cabo -. Fornecimento confiável. Valor de engenharia.

15K

Projetos Finalizados

150+

equipe profissional

15K

clientes satisfeitos

92+

prêmios e certificados

EQUIPAMENTO DA PLANTA

CERTIFICAÇÕES GLOBAIS

EN 50525-2-31 70mm2 cable

FOTOS DO CLIENTE

IEC 60228 Class 5 70mm2 wire

TRANSPORTE INTERNACIONAL

Frete Marítimo

Oferecemos soluções confiáveis de frete marítimo para pedidos de grande-volume. Suas mercadorias são embaladas com segurança e enviadas em contêineres, garantindo entrega- econômica em portos de todo o mundo.

Frete Aéreo

Para uma entrega mais rápida, nosso serviço de frete aéreo garante que seus produtos cheguem rapidamente aos destinos internacionais, com manuseio cuidadoso e rastreamento completo ao longo do caminho.

Expresso Internacional

Precisa de remessas urgentes? Nosso serviço expresso internacional entrega pedidos de pequeno a médio porte com eficiência, fornecendo serviço-a{1}}porta a porta com rastreamento-em tempo real para sua tranquilidade.

PARCEIRO COOPERATIVO

Procuramos um parceiro cooperativo para expandir nossos negócios.

Como cooperar conosco?

Basta compartilhar suas necessidades, receber nossa solução profissional, confirmar amostras e desfrutar de produção rápida e confiável e entrega mundial - trabalhar conosco é muito fácil.

Nosso endereço

Edifício 2, nº. 40 Luxi 2nd Road, cidade de Liaobu, cidade de Dongguan, província de Guangdong, China

Número de telefone

+86 136 6257 9592

+86 135 1078 4550

E--e-mail

manager01@greaterwire.com

Perguntas frequentes

2491X é um nome alternativo para H07V-K?

O fio de painel flexível 2491X é uma descrição familiar do mercado-do Reino Unido que pode se sobrepor à fiação de painel de PVC flexível H07V-K. Confirme a classificação e o padrão de tensão porque os nomes comerciais nem sempre definem a especificação completa do produto. A GERITEL WIRE pode fornecer revisão de dados técnicos e embalagens práticas para exportação para que a equipe de compras tenha informações mais claras antes de aprovar a produção em massa.

H07V-K é igual a UL1015?

H07V-K vs UL1015 compara diferentes padrões e sistemas de aprovação. Eles podem parecer semelhantes a fios de PVC de núcleo único, mas os requisitos de tensão, temperatura, condutor, marcação e certificação não são intercambiáveis. Para programas-de longo prazo, a GERITEL WIRE pode coordenar identificação consistente de cores, etiquetas e documentação de pedido para reduzir erros evitáveis de recebimento e montagem.

H07V-K é igual ao fio MTW?

O fio H07V-K vs MTW é uma comparação de fiação de máquina-de máquina-ferramenta européia versus norte-americana. Não substitua apenas porque o condutor é flexível; o padrão do equipamento e as aprovações exigidas devem ser revisados. A GERITEL WIRE pode revisar o desenho do comprador, as obrigações do circuito e o mercado-alvo antes da cotação, ajudando a evitar incompatibilidade de modelo antes da produção.

O H07V-K pode substituir um cabo flexível?

H07V-K vs cabo flexívelé um núcleo único-fixo/protegido versus um cabo revestido destinado a diferentes usos mecânicos. H07V-K não deve substituir um cabo portátil onde um revestimento externo e movimentos repetidos são necessários. Para projetos OEM, a GERITEL WIRE pode coordenar cronogramas de cores, marcação de produtos, embalagem de bobina ou caixa e documentação de exportação em torno da especificação final acordada.
