single core wire for trunking systems

TIRO REAL DO PRODUTO

false ceiling wiring internal wiring cable

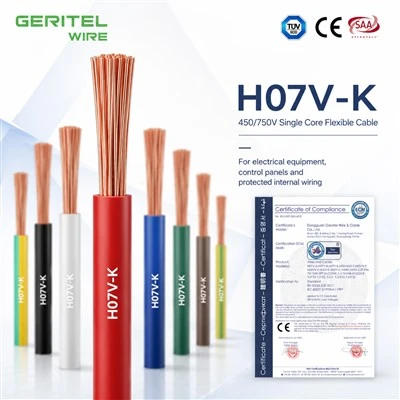

Fio de instalação protegido H07V-K para roteamento elétrico interno

Embora o H07V-K contenha um condutor flexível Classe 5, sua função principal é a instalação fixa ou protegida, em vez do movimento contínuo. Isso fazfio flexível de instalação fixauma descrição útil para aplicações em painéis, conduítes e equipamentos fechados onde é necessário um roteamento fácil durante a instalação. Para fiação elétrica interna, a construção-de núcleo único em PVC pode ser organizada por cor e terminada com acessórios adequados. GERITEL WIRE pode apoiar fornecedores, distribuidores e fornecedores OEM com impressão, embalagem e documentação técnica. Um cabo de instalação de núcleo único deve sempre ser selecionado de acordo com as regras de fiação locais, as condições do circuito e o ambiente em que permanecerá após a instalação.

ESPECIFICAÇÕES DO PRODUTO

single core wire for false ceiling wiring

Aplicativos

Fiação de painel de PVC para uso em painéis de controle de chaveamento, relés e instrumentação de quadros de potência e para finalidades como conectores internos em equipamentos retificadores, partidas de motores e controladores.

ESPECIFICAÇÕES
Classificação de tensão Uo/U	H05V-K:300/500V H07V-K:450/750V
Classificação de temperatura	Fixo: -30 graus a +70 graus Flexionado: -5 graus a +70 graus
Raio de curvatura mínimo	Fixo: 6 x diâmetro total
Condutor	Condutor de cobre flexível classe 5
Isolamento	PVC (cloreto de polivinila)
Cor do Isolamento	Vermelho, Preto, Azul, Laranja, Amarelo, Branco, Verde/Amarelo, Violeta, Rosa, Cinza, Marrom
PADRÕES	EN 50525-2-31, EN 60228 Retardante de chama de acordo com IEC/EN 60332-1-2 Resistente aos UV

DIMENSÕES

ÁREA NOMINAL DE SEÇÃO TRANSVERSAL mm²

	DIÂMETRO NOMINAL TOTAL mm²	PESO NOMINAL kg/km
	DIÂMETRO NOMINAL TOTAL mm²	PESO NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUTORES

CRUZ NOMINAL SEÇÃOÁREA AL mm²	DIÂMETRO MÁXIMO DE FIOS NO CONDUTOR milímetros	RESISTÊNCIA MÁXIMA DO CONDUTOR A 20 graus ohms/km
CRUZ NOMINAL SEÇÃOÁREA AL mm²		Fios Simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTERÍSTICAS ELÉTRICAS

CRUZ NOMINAL ÁREA ECCIONAL mm²	MÉTODO DE REFERÊNCIA A (ANEXO EM CONDUTO TERMICAMENTE PAREDE ISOLANTE ETC) Amplificadores		MÉTODO DE REFERÊNCIA B (COLOCADO NO CONDUITO NA PAREDE OU NA TRONCO ETC) Amplificadores		MÉTODO DE REFERÊNCIA C (CLIPE DIRETO) Amplificadores		MÉTODO DE REFERÊNCIA F (NO AR LIVRE OU EM UMA BANDEJA DE CABOS PERFURADA ETC HORIZONTAL OU VERTICAL ETC) Amplificadores
							Tocante			Espaçado por um diâmetro
							Tocante			2 cabos monofásicos-AC ou CC ou3 cabos trifásicos-AC planos
	2 cabos Monofásico- ACor DC	3 ou 4 cabos Três-fases AC	2 cabos Monofásico- ACor DC	3 ou 4 cabos Três-fases AC	2 cabos Monofásico- CA ou CC	3 ou 4Cabos Três-Fase AC	2Cabos Monofásico CA ou CCplano	3Cabos Três-fases ACplano	3 cabos Três-fases ACtrefólio	Horizontal	Vertical
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICAÇÕES

PVC flexible wire for false ceiling wiring

protected fixed wiring panel wire

EMBALAGEM

protected fixed wiring internal wiring cable

Rolar

flexible cable for protected fixed wiring

Carretel de plástico

single core wire for protected fixed wiring

Carretel de madeira pequeno

APLICATIVO

PVC flexible wire for protected fixed wiring

Painel de controle industrial

indoor electrical installations panel wire

Conexão de Energia Renovável

indoor electrical installations internal wiring cable

Fiação do quadro de distribuição

CASO

flexible cable for indoor electrical installations

Atualização da central telefônica do aeroporto de Adelaide

single core wire for indoor electrical installations

Distribuição de energia do quadro de distribuição principal industrial

PVC flexible wire for indoor electrical installations

Substituição do cabo flexível do quadro principal

POR QUE NOS ESCOLHER

30Anos de experiência
em um-serviço único

Dongguan Greater Wire & Cable Co., Ltd. é um fabricante profissional de cabos-de engenharia na China, fornecendo soluções certificadas de cabos elétricos para projetos de construção, indústria, mineração, energia e infraestrutura em todo o mundo.

Com uma fábrica de 30.000 m², 30 linhas de produção, engenheiros experientes e uma equipe rigorosa de controle de qualidade, fornecemos produtos de cabos confiáveis, rastreáveis e compatíveis para aplicações de engenharia internacionais. Nossos produtos são apoiados por certificações incluindo SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS e ISO.

Estamos comprometidos com a segurança, a qualidade, a transparência e a parceria-de longo prazo. Desde a inspeção da matéria-prima até o teste do produto acabado, cada lote é cuidadosamente controlado para garantir um desempenho estável e uso confiável do projeto.

Maior qualidade certificada do cabo -. Fornecimento confiável. Valor de engenharia.

residential distribution boards panel wire

15K

Projetos Finalizados

150+

equipe profissional

15K

clientes satisfeitos

92+

prêmios e certificados

EQUIPAMENTO DA PLANTA

residential distribution boards internal wiring cable

flexible cable for residential distribution boards

single core wire for residential distribution boards

commercial building wiring internal wiring cable

flexible cable for commercial building wiring

CERTIFICAÇÕES GLOBAIS

single core wire for commercial building wiring

FOTOS DO CLIENTE

PVC flexible wire for commercial building wiring

TRANSPORTE INTERNACIONAL

Frete Marítimo

Oferecemos soluções confiáveis de frete marítimo para pedidos de grande-volume. Suas mercadorias são embaladas com segurança e enviadas em contêineres, garantindo entrega- econômica em portos de todo o mundo.

Frete Aéreo

Para uma entrega mais rápida, nosso serviço de frete aéreo garante que seus produtos cheguem rapidamente aos destinos internacionais, com manuseio cuidadoso e rastreamento completo ao longo do caminho.

Expresso Internacional

Precisa de remessas urgentes? Nosso serviço expresso internacional entrega pedidos de pequeno a médio porte com eficiência, fornecendo serviço-a-porta a porta com rastreamento-em tempo real para sua tranquilidade.

electrical installation systems panel wire

PARCEIRO COOPERATIVO

Procuramos um parceiro cooperativo para expandir nossos negócios.

electrical installation systems internal wiring cable

flexible cable for electrical installation systems

single core wire for electrical installation systems

PVC flexible wire for electrical installation systems

single core PVC cable for modular houses

Como cooperar conosco?

Basta compartilhar suas necessidades, receber nossa solução profissional, confirmar amostras e desfrutar de produção rápida e confiável e entrega mundial - trabalhar conosco é muito fácil.

Nosso endereço

Edifício 2, nº. 40 Luxi 2nd Road, cidade de Liaobu, cidade de Dongguan, província de Guangdong, China

Número de telefone

+86 136 6257 9592

+86 135 1078 4550

E--e-mail

manager01@greaterwire.com

Perguntas frequentes

O H07V-K pode ser usado dentro de quadros de distribuição?

Sim, a fiação interna do painel é uma das aplicações comuns para H07V-K, especialmente circuitos de controle, indicação, relé e auxiliares. As conexões de alimentação principais podem exigir regras de dimensionamento, construção ou instalação de condutores diferentes. A GERITEL WIRE pode revisar o desenho do comprador, as obrigações do circuito e o mercado-alvo antes da cotação, ajudando a evitar incompatibilidade de modelo antes da produção.

O H07V-K pode ser usado em quadros de distribuição?

H07V-K pode ser usado como fio de quadro de distribuição para conexões internas e auxiliares adequadas onde as regras locais permitem núcleos únicos flexíveis. Não presuma que é o alimentador principal correto para cada placa. GERITEL WIRE suporta esclarecimentos técnicos e confirmação de amostras, o que é útil quando um construtor de painéis precisa verificar a remoção, roteamento ou compatibilidade de terminais antes de um pedido em massa.

O H07V-K pode ser usado para medir circuitos em um quadro de distribuição?

Sim, o fio do painel de medição é uma aplicação adequada quando o circuito está dentro da classificação do produto e não requer blindagem especial. Use numeração clara dos fios e codificação por cores para reduzir erros de comissionamento. Para os distribuidores, a GERITEL WIRE pode planejar o fornecimento repetido por cor e formato de embalagem, para que o estoque do armazém seja mais fácil de gerenciar em diferentes aplicações do cliente.

Posso usar H07V-K para fiação da bobina do contator?

H07V-K funciona bem tambémfio de controle do contatorpara bobinas adequadas e circuitos auxiliares dentro dos painéis. Verifique a tensão de controle, a proteção e os requisitos dos terminais em vez de selecionar apenas pelo tamanho do condutor. A GERITEL WIRE aplica controles de qualidade de-materiais recebidos e{3}}de produtos acabados e pode discutir registros de inspeção disponíveis ou documentação de projeto para a construção solicitada.
