Descrição

Parâmetros Técnicos

Certificação

single core flexible cable supplier

TIRO REAL DO PRODUTO

single core flexible cable for electrical panels

single core flexible cable for industrial wiring

PVC single core wire supplier

Cabo de manobra flexível para fiação de relé, indicação e terminal

Dentro do painel de-baixa tensão, muitas conexões servem funções de controle, indicação, relé e auxiliares, em vez da alimentação do alimentador principal. H07V-K se encaixa nissofiação interna do painelpapel quando o circuito é adequado para sua classificação e condições de instalação protegidas. Seu condutor flexível suporta roteamento através de canais de fiação estreitos e entre componentes pouco espaçados. Como fio de circuito auxiliar, o código de cores também pode ajudar a distinguir grupos funcionais durante a montagem e manutenção. GERITEL WIRE pode suportar fornecimento repetido para fabricantes de painéis com opções de marcação, embalagem e documentação. Para uso de cabos de painel de relés, a adequação final deve ser verificada em relação ao projeto do conjunto de manobra, classificação dos terminais e padrões aplicáveis.

ESPECIFICAÇÕES DO PRODUTO

PVC single core wire manufacturer

Aplicativos

Fiação de painel de PVC para uso em painéis de controle de chaveamento, relés e instrumentação de quadros de distribuição de energia e para finalidades como conectores internos em equipamentos retificadores, partidas de motores e controladores.

ESPECIFICAÇÕES
Classificação de tensão Uo/U	H05V-K:300/500V H07V-K:450/750V
Classificação de temperatura	Fixo: -30 graus a +70 graus Flexionado: -5 graus a +70 graus
Raio de curvatura mínimo	Fixo: 6 x diâmetro total

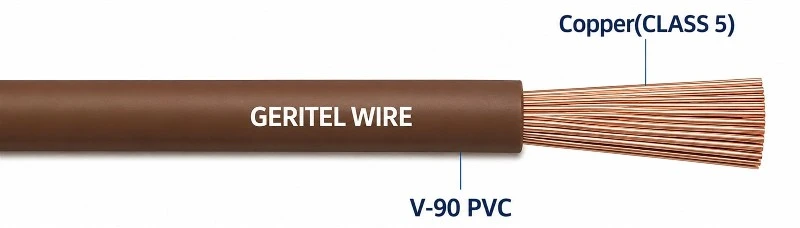

Condutor	Condutor de cobre flexível classe 5
Isolamento	PVC (cloreto de polivinila)
Cor do Isolamento	Vermelho, Preto, Azul, Laranja, Amarelo, Branco, Verde/Amarelo, Violeta, Rosa, Cinza, Marrom
PADRÕES	EN 50525-2-31, EN 60228 Retardante de chama de acordo com IEC/EN 60332-1-2 Resistente aos UV

DIMENSÕES

ÁREA NOMINAL DE SEÇÃO TRANSVERSAL mm²

	DIÂMETRO NOMINAL TOTAL mm²	PESO NOMINAL kg/km
	DIÂMETRO NOMINAL TOTAL mm²	PESO NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUTORES

CRUZ NOMINAL SEÇÃOÁREA AL mm²	DIÂMETRO MÁXIMO DE FIOS NO CONDUTOR milímetros	RESISTÊNCIA MÁXIMA DO CONDUTOR A 20 graus ohms/km
CRUZ NOMINAL SEÇÃOÁREA AL mm²		Fios Simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTERÍSTICAS ELÉTRICAS

CRUZ NOMINAL ÁREA ECCIONAL mm²	MÉTODO DE REFERÊNCIA A (ANEXO EM CONDUTO TERMICAMENTE PAREDE ISOLANTE ETC) Amplificadores		MÉTODO DE REFERÊNCIA B (COLOCADO NO CONDUITO NA PAREDE OU DENTRO TRONCO ETC) Amplificadores		MÉTODO DE REFERÊNCIA C (CLIPE DIRETO) Amplificadores		MÉTODO DE REFERÊNCIA F (NO AR LIVRE OU EM UMA BANDEJA DE CABOS PERFURADA ETC HORIZONTAL OU VERTICAL ETC) Amplificadores
							Tocante			Espaçado por um diâmetro
							Tocante			2 cabos monofásicos-AC ou CC ou3 cabos trifásicos-AC planos
	2 cabos Monofásico- ACor DC	3 ou 4 cabos Três-fases AC	2 cabos Monofásico- ACor DC	3 ou 4 cabos Três-fases AC	2 cabos Monofásico- CA ou CC	3 ou 4Cabos Três-Fase AC	2Cabos Monofásico CA ou CCplano	3Cabos Três-fases ACplano	3 cabos Três-fases ACtrefólio	Horizontal	Vertical
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICAÇÕES

PVC single core wire for electrical panels

PVC single core wire for industrial wiring

EMBALAGEM

Rolar

Carretel de plástico

control cabinet wire for electrical panels

Carretel de madeira pequeno

APLICATIVO

control cabinet wire for industrial wiring

Painel de controle industrial

Conexão de Energia Renovável

Fiação do quadro de distribuição

CASO

Atualização da central telefônica do aeroporto de Adelaide

Distribuição de energia do quadro de distribuição principal industrial

Substituição do cabo flexível do quadro principal

POR QUE NOS ESCOLHER

30Anos de experiência
em um-serviço único

Dongguan Greater Wire & Cable Co., Ltd. é um fabricante profissional de cabos-de engenharia na China, fornecendo soluções certificadas de cabos elétricos para projetos de construção, indústria, mineração, energia e infraestrutura em todo o mundo.

Com uma fábrica de 30.000 m², 30 linhas de produção, engenheiros experientes e uma equipe rigorosa de controle de qualidade, fornecemos produtos de cabos confiáveis, rastreáveis e compatíveis para aplicações de engenharia internacionais. Nossos produtos são apoiados por certificações incluindo SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS e ISO.

Estamos comprometidos com a segurança, a qualidade, a transparência e a parceria-de longo prazo. Desde a inspeção da matéria-prima até o teste do produto acabado, cada lote é cuidadosamente controlado para garantir um desempenho estável e uso confiável do projeto.

Maior qualidade certificada do cabo -. Fornecimento confiável. Valor de engenharia.

15K

Projetos Finalizados

150+

equipe profissional

15K

clientes satisfeitos

92+

prêmios e certificados

EQUIPAMENTO DA PLANTA

CERTIFICAÇÕES GLOBAIS

switchgear wire supplier

FOTOS DO CLIENTE

switchgear wire manufacturer

TRANSPORTE INTERNACIONAL

Frete Marítimo

Oferecemos soluções confiáveis de frete marítimo para pedidos de grande-volume. Suas mercadorias são embaladas com segurança e enviadas em contêineres, garantindo entrega- econômica em portos de todo o mundo.

Frete Aéreo

Para uma entrega mais rápida, nosso serviço de frete aéreo garante que seus produtos cheguem rapidamente aos destinos internacionais, com manuseio cuidadoso e rastreamento completo ao longo do caminho.

Expresso Internacional

Precisa de remessas urgentes? Nosso serviço expresso internacional entrega pedidos de pequeno e médio porte com eficiência, fornecendo serviço-a-porta a porta com rastreamento-em tempo real para sua tranquilidade.

PARCEIRO COOPERATIVO

Procuramos um parceiro cooperativo para expandir nossos negócios.

control panel wiring cable for electrical panels

control panel wiring cable for industrial wiring

flexible copper wire for electrical panels

flexible copper wire for industrial wiring

Como cooperar conosco?

Basta compartilhar suas necessidades, receber nossa solução profissional, confirmar amostras e desfrutar de produção rápida e confiável e entrega mundial - trabalhar conosco é muito fácil.

Nosso endereço

Edifício 2, nº. 40 Luxi 2nd Road, cidade de Liaobu, cidade de Dongguan, província de Guangdong, China

Número de telefone

+86 136 6257 9592

+86 135 1078 4550

E--e-mail

manager01@greaterwire.com

Perguntas frequentes

O H07V-K é compatível com RoHS?

Muitos produtos de cabo do mercado europeu-são oferecidos como fios de painel compatíveis com RoHS, mas o status RoHS deve ser verificado na declaração atual do fornecedor para a construção solicitada. H07V-K como designação não prova, por si só, conformidade com RoHS. A GERITEL WIRE pode revisar o desenho do comprador, as obrigações do circuito e o mercado-alvo antes da cotação, ajudando a evitar incompatibilidade de modelo antes da produção.

O H07V-K é compatível com REACH?

A conformidade com o REACH é uma questão de regulamentação-material e não um recurso de{1}designação de cabo. Se um projeto exigir fio flexível compatível com REACH, solicite ao fornecedor a declaração de material atual para o produto exato e o escopo de produção. Para projetos OEM, a GERITEL WIRE pode coordenar cronogramas de cores, marcação de produtos, embalagem de bobina ou caixa e documentação de exportação em torno da especificação final acordada.

O H07V-K tem aula de RCP?

Os requisitos de CPR dependem do mercado, da instalação e do desempenho declarado do produto. Não presuma que cada H07V-K é um fio de painel classificado como CPR com a mesma classe; a Declaração de Desempenho deve ser verificada quando o CPR se aplica. GERITEL WIRE oferece suporte para esclarecimentos técnicos e confirmação de amostras, o que é útil quando um construtor de painéis precisa verificar a remoção, roteamento ou compatibilidade de terminais antes de um pedido em massa.

O H07V-K é certificado pela VDE?

Alguns fabricantes possuem aprovações VDE ou HAR para H07V-K, masFio VDE H07V-Ksó deve ser anunciado quando o certificado exato abranger o fabricante e o artigo fornecido. O nome do modelo por si só não é prova de certificação. Para os distribuidores, a GERITEL WIRE pode planejar o fornecimento repetido por cor e formato de embalagem, para que o estoque do armazém seja mais fácil de gerenciar em diferentes aplicações do cliente.

Hot Tags: fio de manobra h07v-k para controle interno e circuitos auxiliares, fio de manobra h07v-k da China para controle interno e circuitos auxiliares fabricantes, fornecedores, fábrica
