1. Padrões NEC: o que você precisa saber
O NEC, atualizado a cada três anos, descreve os requisitos para instalações elétricas para evitar riscos como incêndios e eletrocução. Os principais fatores incluem:
Classificações de temperatura: Os fios devem suportar o calor operacional.
Integridade de isolamento: Proteção contra umidade, produtos químicos e danos físicos.
Ampacidade: Capacidade de transporte atual sem superaquecimento.
O arame XHHW atende ou excede esses critérios, tornando-o uma escolha compatível com NEC para diversos ambientes. Sua aprovação nos artigos da NEC 310, 338 e 340 confirma sua adequação para uso interno e externo quando instalado corretamente.

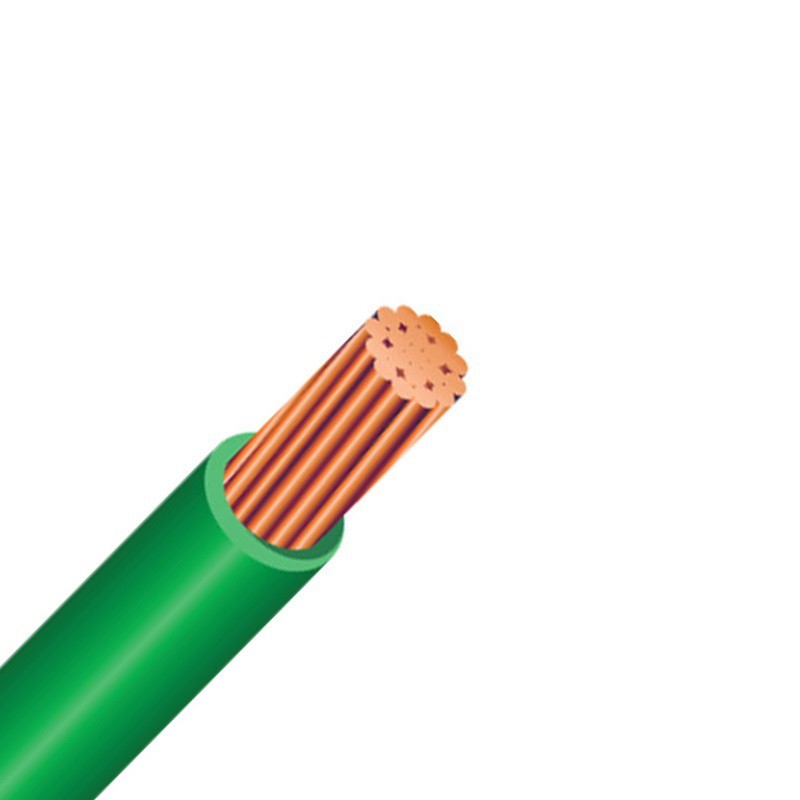

2. Fio XHHW: Construção e Materiais
XHHW significaPolietileno reticulado (XLPE) resistente à água resistente ao calor resistente ao calor. Esse isolamento robusto permite que o fio seja executado em condições exigentes. Vamos quebrar seus componentes:
2.1 Fio XHHW de cobre
Condutor: O cobre de alta pureza oferece condutividade superior (100% IACS) e resistência à corrosão.
Isolamento: O XLPE fornece uma resistência dielétrica de 1,2 kV/mil e opera em temperaturas de até 90 graus em condições úmidas/secas (Tabela NEC 310.16).
Aplicações: Ideal para circuitos de alimentação, painéis de controle e edifícios comerciais onde a eficiência e a longevidade são críticas.
2.2 XHHW de alumínio
Condutor: Liga de alumínio (aa -8000}) reduz o peso e o custo, mantendo 61% de condutividade do cobre.
Conformidade da NEC: O NEC 310.14 permite condutores de alumínio em tamanhos específicos (por exemplo, 8 AWG e maior) para circuitos e alimentadores de ramificação.
Casos de uso: Projetos industriais em larga escala, fazendas solares e instalações aéreas onde a economia de peso é importante.
2. 3 8 awg xhhw wire 600V
Um medidor popular para aplicações de médio porte, 8 AWG XHHW 600V Balanços de arame ampacidade (40–55a, dependendo do isolamento) e flexibilidade. Sua classificação de 600V está alinhada com diretrizes de queda de tensão da NEC para circuitos comerciais residenciais e leves.
3. XHHW vs. Thhn: que atende aos padrões da NEC?
Tanto xhhw quantoTHHN (Termoplástico Alto Nylon resistente ao calor)são aprovados pela NEC, mas suas diferenças são importantes:
| Recurso | Xhhw | Thhn |
|---|---|---|
| Isolamento | XLPE (polietileno reticulado) | PVC com jaqueta de nylon |
| Temperatura máxima | 90 graus (molhado/seco) | 90 graus (seco), 75 graus (úmido) |
| Resistência à umidade | Excelente (resistente à água) | Moderado (nylon resiste à abrasão) |
| Aplicações | Locais úmidos, enterro direto | Condutos internos secos, máquinas -ferramentas |
Takeaway -chave: XHHW se destaca em ambientes úmidos ou corrosivos, enquanto a THHN combina com configurações secas e de alto flexão. NEC 310.10 (c) exige XHHW para locais úmidos devido ao seu isolamento superior.
4. Vantagens do fio XHHW para conformidade da NEC
4.1 Desempenho de isolamento superior
O isolamento XLPE resiste:
Entrada de água(crítico para uso externo ou subterrâneo por NEC 300.5).
Exposição química(gás, óleo, solventes).
Envelhecimento e degradação do ozônio, garantindo uma vida útil de 30+ anos.
4.2 Flexibilidade e facilidade de instalação
Apesar de sua robustez, o XHHW permanece flexível. Por exemplo,8 awg cobre xhhwdobra suavemente nas corridas de conduíte, reduzindo o tempo de trabalho.
4.3 Eficiência de custos
Alumínio XHHWCorta os custos de material em 50% vs. cobre, sem sacrificar a conformidade da NEC.
Economia a longo prazo de manutenção e substituição reduzida.
5. Aplicações do fio XHHW sob diretrizes da NEC
Os usos compatíveis com NEC incluem:
Plantas industriais: Máquinas, motores e sistemas de controle (NEC 430).
Energia renovável: Matrizes solares e turbinas eólicas (NEC 690).
Edifícios comerciais: Linhas de alimentação e sistemas HVAC (NEC 310.15 (b) (16)).
Locais úmidos: Estações de bomba, marinas e irrigação (NEC 300.9).
6. Práticas recomendadas de instalação para a conformidade da NEC
Requisitos de conduíte: Use conduítes PVC, RMC ou EMT conforme NEC Capítulo 3.
Ampacidade deratada: Ajuste a temperatura ambiente (NEC 310.15 (b) (2)) e o preenchimento do conduíte (Tabela NEC 310.15 (b) (3) (a)).
Terminações: Use pasta antioxidante paraAlumínio XHHWpara evitar a corrosão galvânica (NEC 110.14).
7. Por que escolher XHHW em vez de outros fios aprovados pela NEC?
Versatilidade: Funções em -40 grau para ambientes de 90 graus.
Segurança: Isolamento retardante da chama (UL 44/83 certificado).
À prova de futuro: Compatível com sistemas de grade inteligente e de alta tensão.
