Escolher o cabo solar certo é uma das decisões mais importantes ao projetar ou instalar um sistema de energia solar. O fio solar que conecta seus painéis solares a outros componentes como inversores, controladores de carga e baterias deve ser dimensionado corretamente para lidar com a corrente produzida pelo sistema sem queda excessiva de tensão, superaquecimento ou riscos de segurança. Um tamanho comum usado em sistemas solares é o cabo solar de 2,5 mm, mas quanta energia (em quilowatts ou kW) esse cabo pode suportar com segurança? Esta questão é essencial para garantir a eficiência e longevidade da sua instalação solar.
Neste artigo, exploraremos os fatores que determinam a capacidade de energia de um cabo solar de 2,5 mm, como calcular sua capacidade segura de transporte de corrente e como usá-la de forma eficaz em seu sistema solar.
Compreendendo os cabos solares e sua função em sistemas solares
Antes de mergulhar nas especificidades de um cabo solar de 2,5 mm, é importante compreender o papel que os cabos solares desempenham num sistema de energia solar. Os cabos solares são usados para conectar os painéis solares a outros componentes como inversores, baterias e controladores de carga, e são projetados para lidar com a corrente elétrica gerada pelos painéis e garantir o transporte seguro dessa energia.
Os tipos mais comuns de cabos solares utilizados para essas conexões são os cabos unipolares e possuem características específicas como:
Classificação atual: quanta corrente elétrica o cabo pode transportar com segurança.
Classificação de tensão: A tensão máxima que o cabo pode suportar.
Resistência à temperatura: A faixa de temperaturas em que o cabo pode operar sem ser danificado.
Durabilidade: Proteção contra radiação UV, água e outros fatores ambientais que podem degradar o fio.

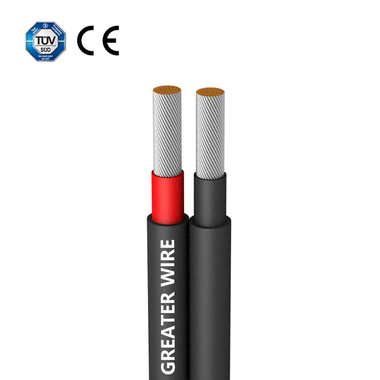

Um fio solar de 2,5 mm refere-se à área da seção transversal do condutor no cabo, que é de 2,5 milímetros quadrados. Este tamanho é comumente usado para sistemas de energia solar residenciais e geralmente é adequado para sistemas com demandas moderadas de energia.
Capacidade de transporte de corrente de um cabo solar de 2,5 mm
A corrente nominal é a especificação mais importante a ser considerada ao determinar quanta energia um cabo solar de 2,5 mm pode suportar com segurança. A corrente é medida em amperes (A) e influencia diretamente a quantidade de energia elétrica (ou potência em watts) que pode ser transferida através do cabo.
Para um cabo solar de 2,5 mm, a capacidade de transporte de corrente típica está entre 20 e 25 amperes, dependendo de fatores como isolamento do cabo, temperatura ambiente e condições de instalação.
Fatores que afetam a capacidade de suporte atual
Vários fatores afetam a capacidade de carga atual dos cabos solares, incluindo:
Temperatura Ambiente: Os cabos normalmente têm uma capacidade de corrente reduzida em ambientes de alta temperatura devido ao risco de degradação do isolamento. Por exemplo, um cabo que pode transportar 25A a 25 graus só poderá transportar 20A a 40 graus.
Material de isolamento: O tipo de isolamento utilizado no cabo, como PVC, TPE ou XLPE, afeta sua resistência ao calor e, consequentemente, sua capacidade de condução de corrente.
Classificação de tensão: A tensão do sistema também impacta a capacidade atual. Por exemplo, num sistema de 12V, a corrente será maior para a mesma potência em comparação com um sistema de 48V, necessitando de uma cablagem mais robusta.
Método de instalação: O fato de o cabo estar exposto à luz solar direta, enterrado no subsolo ou instalado dentro de um conduíte pode influenciar a eficiência com que ele dissipa o calor. Isso também afeta sua capacidade de transporte de corrente.
Classificação atual do cabo solar de 2,5 mm
Classificação Nominal: Um cabo solar típico de 2,5 mm pode transportar com segurança 20A a 25A de corrente.
Queda de tensão: À medida que a corrente flui através do cabo, uma parte dela é perdida como queda de tensão devido à resistência do fio. Para cabos mais longos, oqueda de tensãopode reduzir a eficiência geral do sistema e pode ser necessário um cabo maior para manter o desempenho ideal.
Quanta energia (kW) um cabo solar de 2,5 mm pode suportar?
Agora que entendemos a capacidade atual de umCabo solar de 2,5 mm, a próxima questão lógica é: quanta energia esse cabo pode suportar?
A potência em um circuito DC é dada pela equação:
P=V×I
Onde:
P é a potência (em watts, W),
V é a tensão (em volts, V),
I é a corrente (em amperes, A).
PoderCálculo de capacidade para diferentes sistemas de tensão
Como a maioria dos sistemas de energia solar opera em CC (corrente contínua) e a tensão pode variar com base na configuração (por exemplo, sistemas de 12 V, 24 V, 48 V), examinaremos diferentes níveis de tensão para entender quanta energia um cabo solar de 2,5 mm pode lidar com várias correntes.
1. Para um sistema solar de 12 V:
Um cabo solar de 2,5 mm pode transportar com segurança 20A a 25A de corrente. Para um sistema de 12 V:
P=12V×20A=240WP
P=12V×25A=300W
Portanto, para um sistema solar de 12V, um cabo solar de 2,5 mm pode transportar com segurança entre 240W e 300W de potência.
2. Para um sistema solar de 24 V:
Para um sistema V s24:
P=24V×20A=480W
P=24V×25A=600W
Portanto, para um sistema solar de 24 V, um cabo solar de 2,5 mm pode transportar com segurança entre 480 W e 600 W de potência.
3. Para um sistema solar de 48 V:
Para um sistema de 48V:
P=48V×20A=960W
P=48V×25A=1200W
Assim, para um sistema solar de 48V, um cabo solar de 2,5 mm pode transportar com segurança entre 960W e 1200W de potência.
Quando usar um cabo solar de 2,5 mm?
O cabo solar de 2,5 mm é adequado para uma variedade de sistemas de energia solar com necessidades moderadas de energia. Normalmente é usado para:
1. Pequenos sistemas solares residenciais
Para a maioria dos sistemas solares residenciais projetados para gerar entre 300 W e 5 kW de energia, um cabo solar de 2,5 mm pode atender aos requisitos de corrente e energia. É ideal para conectar painéis solares a inversores, controladores de carga e bancos de baterias em sistemas que requerem até 25A de corrente.
2. Cabos curtos
Para cabos curtos (menos de 10 metros), a queda de tensão é mínima e o fio solar de 2,5 mm é suficiente para atender aos requisitos de energia do sistema. Nestes casos, o cabo proporciona uma solução eficiente e económica.
3. Sistemas de Baixa Tensão
O cabo solar de 2,5 mm também é comumente usado em sistemas de 12V ou 24V, que normalmente geram menos corrente em comparação com sistemas de 48V. Para sistemas de 12V, esse tamanho de cabo é adequado para gerar até 300W, enquanto para sistemas de 24V pode suportar potência de até 600W.
Quando atualizar para um tamanho de cabo maior
Embora o fio solar de 2,5 mm seja adequado para muitos sistemas de pequeno a médio porte, sistemas maiores ou sistemas com cabos longos podem exigir um cabo mais grosso para garantir eficiência e segurança.
1. Sistemas maiores com alta potência
Para sistemas maiores que 5 kW ou que geram mais de 25 A de corrente, recomenda-se a atualização para um cabo solar de 4 mm, 6 mm ou até maior. Cabos maiores reduzem a queda de tensão e evitam o risco de superaquecimento.
2. Cabos mais longos
Para cabos mais longos (mais de 10 metros), a queda de tensão pode tornar-se significativa, causando perda de energia e reduzindo a eficiência. Um tamanho de cabo maior com menor resistência é necessário para minimizar a queda de tensão e manter o desempenho ideal do sistema.
