Ao projetar um sistema de energia solar, compreender como dimensionar e instalar os cabos solares apropriados é crucial para garantir a eficiência, segurança e longevidade do sistema. Se você deseja operar um inversor de 3000-watts, escolher o fio solar certo é uma decisão crítica. Neste artigo, discutiremos os fatores que afetam o número de cabos solares necessários para operar um inversor de 3000-watt e forneceremos orientação sobre como selecionar o tamanho de cabo correto para seu sistema de energia solar.
Compreendendo os cabos solares e seu papel no sistema
Antes de nos aprofundarmos nas especificidades dos cabos solares para um inversor de 3000-watt, vamos revisar os principais componentes envolvidos em um sistema de energia solar e a função dos fios solares.
1.1 O que é um cabo solar?

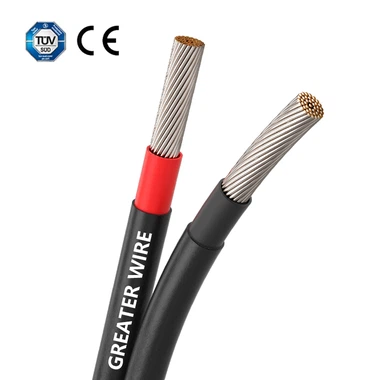

Um cabo solar é um cabo elétrico usado para conectar vários componentes de um sistema de energia solar. Isto inclui painéis solares para o inversor, o inversor para a bateria (para sistemas fora da rede) ou para a rede (para sistemas ligados à rede). Esses cabos são projetados para lidar com as altas demandas de energia, exposição aos raios UV, variações de temperatura e umidade que os sistemas de energia solar costumam enfrentar.
1.2 O papel do inversor
O inversor é um componente chave em um sistema de energia solar. Ele converte a energia DC (corrente contínua) produzida pelos painéis solares em energia AC (corrente alternada) que pode ser usada por eletrodomésticos ou alimentada na rede. Um inversor de 3000-watt significa que o inversor é capaz de lidar com 3.000 watts de potência CA a qualquer momento. Os painéis solares conectados ao inversor devem fornecer energia CC suficiente para garantir uma operação eficiente.
Como os cabos solares são dimensionados
O tamanho dos cabos solares usados em um sistema de energia solar é determinado por vários fatores, incluindo a tensão do sistema, a corrente, a distância entre os componentes e a potência do inversor. O objetivo é minimizar a queda de tensão e garantir que os cabos possam suportar a carga elétrica sem superaquecer ou causar risco de incêndio.
2.1 Fatores-chave a serem considerados
Ao escolher cabos solares para um inversor de 3000-watts, aqui estão os principais fatores a serem considerados:
Tensão do sistema: A maioria dos sistemas solares residenciais usa sistemas de 12V, 24V ou 48V, embora tensões mais altas sejam usadas em aplicações comerciais. A tensão do seu sistema afetará a corrente que flui pelos cabos.
Atual: A corrente que flui através dos fios solares é baseada na potência de saída do sistema e na tensão do sistema. Um sistema maior exigirá cabos com uma corrente nominal mais alta.
Distância: A distância entre os painéis solares e o inversor afeta o tamanho do cabo. Distâncias maiores resultam em maior queda de tensão, portanto cabos maiores podem ser necessários para percursos mais longos.
Queda de tensão: Queda excessiva de tensão pode reduzir a eficiência do sistema. Como regra geral, procure uma queda de tensão inferior a 2%.
2.2 Como calcular o tamanho de cabo necessário
Para determinar o tamanho do cabo solar necessário para um inversor de 3000-watts, precisamos calcular a corrente com base na tensão do sistema. Aqui está a fórmula:
I=P/V
Onde:
I é a corrente (em amperes, A),
P é a potência total produzida (em watts, W),
V é a tensão do sistema (em volts, V).
Por exemplo, vamos supor que você esteja usando um sistema de 48V com um inversor de 3.000W.
I=3000/48=62.5 A
Isto significa que, em condições ideais, a corrente que flui através do cabo será de aproximadamente 62,5 amperes. Este é o valor-chave que usaremos ao escolher o tamanho do cabo solar.
Escolhendo o tamanho correto do cabo solar
Agora que sabemos a corrente necessária, podemos começar a selecionar o tamanho correto do fio solar para o sistema. A regra geral é que o cabo solar deve ser dimensionado para suportar a corrente máxima sem aquecimento excessivo ou queda de tensão.
3.1 Tabela de dimensionamento de cabos solares para inversor de 3000W
Aqui está um guia aproximado para tamanhos de cabos solares com base na corrente para diferentes tensões do sistema. Para um inversor de 3000-watt com sistema de 48 V, estamos lidando com uma corrente de aproximadamente 62,5 amperes. De acordo com a maioria das tabelas de dimensionamento de fios solares:
Para corridas curtas (menos de 10 metros):
Cabos solares de 6 mm² ou 10 mm² podem suportar corrente de 62,5 A sem queda excessiva de tensão. Um cabo de 6 mm² pode suportar cerca de 50-60A, enquanto um cabo de 10 mm² pode suportar 70A ou mais.
Para corridas médias a longas (10-30 metros):
Cabos solares de 10 mm² ou 16 mm² seriam mais apropriados para reduzir a queda de tensão e garantir que a corrente seja transportada com segurança, sem risco de superaquecimento.
Para corridas muito longas (mais de 30 metros):
Cabos de 16 mm² ou 25 mm² seriam recomendados. Distâncias maiores causam uma queda de tensão maior, portanto, o uso de um cabo solar maior garante que a energia seja transferida de forma eficiente dos painéis para o inversor, sem perdas significativas.
3.2 Fatores que Afetam o Tamanho do Cabo
Classificação atual: Certifique-se de que o cabo solar esteja classificado para a corrente máxima. Para uma corrente de 62,5 A, o cabo precisa ser capaz de suportar pelo menos essa quantidade sem superaquecer ou causar risco de incêndio.
Classificação de tensão:Os cabos solares são projetados para lidar com classificações de tensão específicas. Certifique-se de que o cabo escolhido esteja classificado para a tensão do sistema (48 V, 24 V, 12 V, etc.) para evitar falhas de isolamento e garantir a operação segura do sistema.
Classificação de temperatura:Os cabos solares precisam ser capazes de suportar altas temperaturas. A maioria dos fios solares são classificados para suportar temperaturas de até 90 graus ou mais, garantindo que os cabos tenham um bom desempenho em ambientes quentes, como sob luz solar direta.
Resistência Ambiental: Os cabos solares devem ser capazes de suportar condições ambientais adversas, incluindo raios UV, umidade e produtos químicos. Os fios solares são normalmente feitos com materiais de isolamento especiais resistentes à radiação UV e à umidade, o que é essencial para uso externo.
Quantos cabos solares são necessários?
Para um inversor de 3000-watt, normalmente você precisa de pelo menos dois cabos solares:
Um cabo dos painéis solares ao inversor (para a fiação CC dos painéis ao inversor). Este cabo transportará a corrente do painel solar para o inversor.
Um cabo do inversor até a bateria (ou rede) (para fiação CA, no caso de um sistema conectado à rede ou armazenamento de bateria). Este é o cabo CA que vai do inversor à rede ou banco de baterias.
Em termos de fiação solar DC, se você estiver executando um sistema de 48 V, poderá precisar de dois cabos dos painéis solares ao inversor: um para o terminal positivo e outro para o terminal negativo. Em alguns casos, o cabo pode incluir um condutor positivo e um condutor negativo em uma bainha, mas ainda são considerados dois cabos em termos de projeto elétrico.
Outras considerações ao usar cabos solares
5.1 Comprimento do Cabo
Quanto mais longo for o cabo, maior será a queda de tensão. Conforme mencionado anteriormente, uma queda de tensão não superior a 2% é recomendada para uma operação eficiente. Você pode reduzir a queda de tensão usando cabos mais grossos para distâncias maiores.
5.2 Instalação do Cabo
A instalação adequada dos cabos solares é essencial para manter a segurança e a eficiência do sistema. Certifique-se de que os cabos estejam corretamente isolados, colocados em conduítes adequados (se necessário) e protegidos contra danos físicos.
