No mundo da infraestrutura elétrica e telecomunicações, a seleção do tipo apropriado de cabo para tarefas específicas é fundamental. Isso garante não apenas a eficiência do sistema, mas também a segurança, a longevidade e a confiabilidade. Um dos cabos mais amplamente utilizados em aplicações industriais e residenciais é o cabo circular laranja, caracterizado por sua cor laranja vibrante e construção durável. No entanto, quando se trata de transmissão de energia de alta tensão, a adequação desse cabo se torna um tópico de interesse e preocupação significativos. Este artigo explora a adequação dos cabos circulares laranja para transmissão de energia de alta tensão, avaliando suas características, desempenho sob diferentes condições e considerações comuns.

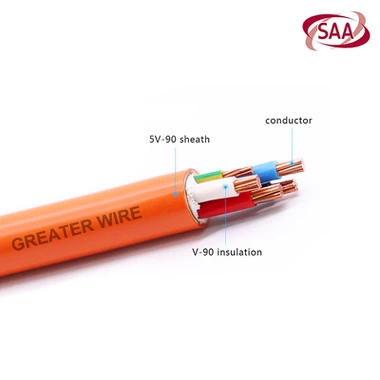

Entendendo oCabo circular laranja
Antes de mergulhar se o cabo circular laranja é adequado para a transmissão de energia de alta tensão, é importante primeiro entender a construção e os usos comuns desse cabo. O cabo circular laranja geralmente é um tipo de cabo multi-condutor envolto em uma jaqueta robusta, circular e tipicamente laranja. Essa cor é frequentemente usada para cabos em ambientes industriais e de construção, pois se destaca pela visibilidade. Esses cabos são mais comumente empregados para aplicações de média a baixa tensão, como distribuição de energia em edifícios residenciais, fiação de máquinas e em ambientes onde são necessárias flexibilidade e resistência ao desgaste.
Normalmente, os condutores principais de um cabo circular laranja são feitos de materiais como cobre ou alumínio, que são excelentes condutores de eletricidade. A bainha externa fornece proteção contra fatores ambientais, como umidade, abrasão e produtos químicos, tornando -o adequado para uso em ambientes desafiadores. No entanto, os materiais de construção, os tipos de isolamento e as classificações de tensão de cabos circulares laranja geralmente indicam que esses cabos são projetados para aplicações de menor a média tensão, em vez de transmissão de energia de alta tensão.
Transmissão de energia de alta tensão: o que isso envolve?
A transmissão de energia de alta tensão é um componente crítico das grades elétricas modernas, responsáveis pelo transporte de grandes quantidades de eletricidade a longas distâncias com perda mínima. As linhas de transmissão de alta tensão são projetadas para transportar tensões tipicamente acima de 100 kV (kilovolts) e geralmente tão altas quanto 1, 000 kv ou mais, dependendo do tipo de sistema. Nesses sistemas, a energia é transmitida com eficiência usando cabos especializados que podem lidar com o aumento da carga elétrica e suportar a alta tensão sem comprometer a segurança.
Esses cabos precisam atender aos requisitos rigorosos de desempenho, incluindo:
Alta resistência ao isolamento: Para evitar vazamentos elétricos e arco.
Resistência ao calor: Para lidar com as quantidades significativas de calor geradas durante a transmissão de eletricidade.
Força mecânica: Para suportar as tensões físicas colocadas nos cabos durante a instalação e operação.
Durabilidade a longo prazo: O cabo precisa ter um desempenho com eficiência em longas distâncias e anos de exposição a elementos ambientais.
Dadas essas especificações exigentes, fica claro que os cabos de alta tensão requerem materiais de isolamento especializados, condutores mais espessos e considerações de design que são muito diferentes daquelas encontradas em cabos circulares laranja típicos.
Fatores -chave a considerar
Para determinar secabos circulares laranjasão adequados para transmissão de energia de alta tensão, vamos avaliar os principais fatores que influenciam seu desempenho nesse contexto.
Classificação de tensão e isolamento
Um dos principais determinantes de se um cabo é adequado para a transmissão de alta tensão é sua classificação de tensão. O material de isolamento ao redor dos condutores determina a tensão máxima que o cabo pode transportar com segurança. A maioria dos cabos circulares laranja padrão é projetada para aplicações de menor tensão tipicamente entre 300V e 600V, embora alguns cabos possam ser classificados por até 1, 000 v ou 2, 000 v. No entanto, essas tensões estão muito abaixo dos níveis necessários para a transmissão de energia de alta tensão.
Erro: Supondo que um cabo circular laranja classificado como tensão baixa a média possa transmitir com segurança alta tensão.
Realidade: Os cabos de alta tensão precisam de isolamento muito mais espesso, geralmente feito de materiais como polietileno reticulado (XLPE), borracha de etileno propileno (EPR) ou cabos cobertos de chumbo isolados por papel. Esses materiais fornecem o isolamento robusto necessário para impedir a quebra elétrica e o arco em altas tensões.
Resistência ao calor e manuseio de corrente
As linhas de transmissão de alta tensão carregam correntes elétricas significativas, que por sua vez geram calor substancial. O cabo deve ser capaz de dissipar esse calor efetivamente para evitar superaquecimento, degradação do isolamento e falha potencial.
Cabos circulares de laranjaGeralmente não são projetados para lidar com o calor associado à transmissão de alta tensão. O material de isolamento nesses cabos pode suavizar ou degradar se submetido a calor prolongado de correntes altas, levando à quebra e falha do isolamento.
Cabos de alta tensão, por outro lado, são projetados especificamente com a dissipação de calor em mente, usando materiais que podem suportar as altas cargas térmicas encontradas nos sistemas de transmissão de energia. Os próprios condutores são geralmente maiores e feitos de materiais capazes de lidar com altas tensões térmicas.
Resistência mecânica e durabilidade
Outro fator crucial para os cabos de transmissão de energia de alta tensão é sua capacidade de suportar tensões mecânicas, incluindo forças de tração, flexão e abrasão. Os cabos de alta tensão são normalmente projetados para suportar as condições adversas das instalações de longa distância, incluindo exposição a clima extremo, impactos físicos e vibrações de máquinas ou veículos que passam.
Embora os cabos circulares de laranja sejam duráveis e flexíveis o suficiente para aplicações de média a baixa tensão, eles podem não ter a mesma resistência mecânica que os cabos projetados para aplicações de alta tensão. Os cabos de alta tensão precisam ser reforçados com armadura de arame de aço ou alumínio para proteger os condutores internos e evitar danos mecânicos.
Condições ambientais e de instalação
Os cabos de alta tensão são frequentemente expostos a condições climáticas extremas, como ventos fortes, radiação UV do sol e temperaturas congeladas. Eles também são enterrados no subsolo ou suspensos no ar em pilões e torres, onde precisam ser resistentes ao desgaste ambiental por longas distâncias.
Os cabos circulares laranja normalmente não são classificados para condições tão extremas. Embora possam ter um desempenho adequado em ambientes residenciais ou industriais, onde estão protegidos contra fatores externos extremos, eles não foram projetados para suportar a exposição a longo prazo necessária para a transmissão de alta tensão.
Custo e considerações práticas
Os cabos de alta tensão são caros devido à complexidade de seu design, aos materiais utilizados e à engenharia necessária para atender aos altos padrões de segurança e desempenho.
Por outro lado, os cabos circulares laranja são relativamente acessíveis e adequados para aplicações mais gerais e de baixa a média tensão. Instalá-los para fins de alta tensão seria ineficiente e potencialmente inseguro, exigindo manutenção mais frequente e custos mais altos a longo prazo devido a falhas de isolamento e superaquecimento.
Os cabos circulares laranja já usados em aplicações de alta tensão?
Embora os cabos circulares laranja não sejam projetados para transmissão de energia de alta tensão, eles ainda podem desempenhar um papel em algumas partes do sistema de distribuição de energia. Por exemplo:
Lado de baixa tensão de um transformador: Os cabos circulares de laranja podem ser usados para conectar equipamentos de baixa tensão no lado da saída de um transformador de alta tensão ou transformador para baixo. No entanto, eles não seriam usados para a parte de transmissão de alta tensão.
Conexões temporárias ou de emergência: Em algumas configurações temporárias ou reparos de emergência, os cabos circulares de laranja podem ser usados com baixa tensão para conectar equipamentos de alta tensão, mas apenas sob condições controladas específicas.
Nesses casos, os cabos circulares laranja não estão lidando diretamente com a alta tensão, mas facilitando as conexões em tensões mais baixas.
