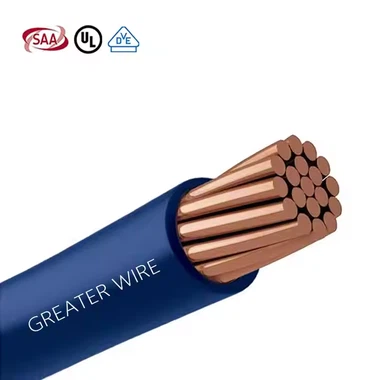

1. O que é o cabo RWU75?
Cabo RWU75é um fio elétrico de condutor único classificado por 600V e 75 graus, comumente usado para aplicações subterrâneas e externas. De acordo com o padrão CSA C22.2 No. 38, o RWU75 foi projetado para suportar ambientes severos, oferecendo excelentes propriedades de resistência à umidade, proteção UV e propriedades retardantes da chama.
"RW"significa fio isolado de borracha.
"U"Indica adequação ao enterro subterrâneo direto.
"75"refere -se à temperatura operacional máxima de 75 graus do fio.
Sua estrutura robusta e resistência climática o tornam ideal para soluções permanentes de fiação ao ar livre.
2. Especificações técnicas do cabo RWU75
1. Material condutor
RWU75 usaCondutores de cobre recozidos. Os tamanhos mais comuns incluem:
RWU75 WIRE 10AWG: frequentemente usado para circuitos de ramificação.
RWU75 WIRE 8AWG: Adequado para transmissão moderada de energia.
RWU75 WIRE 4AWG: Ideal para a fiação principal de entrada do serviço.
2. Material de isolamento
Recursos RWU75XLPE (polietileno reticulado)isolamento, proporcionando excelente estabilidade térmica e força dielétrica.
3. Jaqueta externa
Sua jaqueta impermeável resistente a UV o torna adequado para o enterro direto sem a necessidade de proteção de conduíte adicional.
4. Classificação de tensão e temperatura
Tensão: 600V
Faixa de temperatura: -40 grau para +75 grau em locais úmidos ou secos
5. Resistência à chama e clima
O RWU75 atende ao retardo da chama CSA FT1 e é altamente resistente a produtos químicos, óleo e abrasão física.
3. Aplicações de cabo RWU75
O RWU75 é versátil e adequado para uma ampla gama de aplicações:
1. Fiação direta do enterro
Seu exterior acidentado foi projetado paraEnterro direto da Terra, reduzindo a necessidade de conduítes de PVC.
2. Distribuição de energia residencial e industrial
RWU75 WIRE 4AWGé frequentemente usado para os principais feeds de energia, enquantoRWU75 WIRE 10AWGé frequentemente usado para circuitos de iluminação.
3. Sistemas de energia renovável
Nas instalações solares, o fio RWU75 é ideal pararoteamento ao ar livre de energia DC, com resistência à UV e umidade, garantindo durabilidade a longo prazo.
4. Infraestrutura ao ar livre
O cabo RWU75 tem um bom desempenho em ambientes como sistemas agrícolas, docas marinhas e canteiros de obras.
4. RWU75 vs outros tipos de cabo
RWU75 vs RW90
| Recurso | RWU75 | RW90 |
|---|---|---|
| Classificação temporária | 75 graus | 90 graus |
| Aplicativo | Ao ar livre\/subterrâneo | Interno\/conduíte |
| Jaqueta | XLPE, enterro direto | XLPE ou PVC |
O RWU75 é mais adequado para ambientes subterrâneos e externos, enquanto o RW90 é preferido para a fiação de conduíte interno.
5 Diretrizes de instalação RWU75
1. Preparação
Calcule o comprimento total da execução e a capacidade de carga
Escolha o medidor de fio apropriado (por exemplo,RWU75 WIRE 8AWGpara aparelhos de tamanho médio)
2. Dicas de instalação subterrânea
Profundidade mínima do enterro: normalmente 18 polegadas
Use material de cama (por exemplo, areia ou cascalho) para proteger o cabo
Considere adicionar uma fita de aviso acima do cabo na vala
3. Raio de dobra
Certifique -se de um raio de dobra de pelo menos 5 a 7 vezes o diâmetro do cabo para evitar danos causados pelo condutor.
4. Splicing e terminação
Use conectores com classificação externa à prova d'água e tubos de encolhimento térmico para manter as vedações à luz.
6. Benefícios do uso do cabo RWU75
1. Durabilidade superior
A jaqueta resistente resiste a danos mecânicos, produtos químicos e luz solar.
2. Eficiência de custos
O RWU75 pode ser instalado sem conduíte, reduzindo significativamente os custos de mão -de -obra e material.
3. Flexível e fácil de lidar
Oferece uma instalação fácil em comparação com os cabos blindados, especialmente para projetos de bricolage ou compilações rápidas.
4. Desempenho para qualquer clima
Seja sob neve, chuva ou calor extremo, o RWU75 opera de maneira confiável em vários climas.
7. Comparação de medidor de arame RWU75
| Tamanho do fio | Área de condutora | Ampacidade (75 graus) | Usos comuns |
|---|---|---|---|
| RWU75 WIRE 10AWG | ~ 5,26 mm² | 30A | Circuitos de iluminação, receptáculos |
| RWU75 WIRE 8AWG | ~ 8,37 mm² | 40A | Aquecedores de água, pequenos motores |
| RWU75 WIRE 4AWG | ~ 21,2 mm² | 70A | Principais alimentadores, sistemas fotovoltaicos solares |
Ao selecionar entreRWU75 WIRE 10AWG, 8awg, e4awg, sempre considere os requisitos de carga, distância e queda de tensão.
