À medida que a procura por energia limpa continua a aumentar, a energia solar tornou-se uma fonte cada vez mais popular de energia renovável. Esteja você instalando um pequeno sistema residencial ou um grande painel solar comercial, compreender a função dos cabos e fios solares - bem como dos conectores que ligam esses componentes - é essencial para otimizar a eficiência do sistema, garantir a segurança e maximizar a vida útil. da sua instalação solar. Este artigo fornecerá uma exploração aprofundada de cabos solares, fios solares e conexõesrs, detalhando seus tipos, usos e os principais fatores a serem considerados ao escolher os componentes certos para sua energia solar
sistema.
O papel dos cabos solares em um sistema de energia solar
No centro de cada sistema de energia solar está o fluxo de eletricidade dos painéis solares para outros componentes, como o inversor, o armazenamento da bateria e, eventualmente, para a sua casa ou para a rede. O cabo solar serve como caminho crítico para esta corrente elétrica. Esses cabos são projetados especificamente para lidar com altas correntes e tensões geradas por painéis solares, bem como para suportar condições ambientais externas adversas.
Principais recursos dos cabos solares
Resistência UV: Como os cabos solares são frequentemente expostos à luz solar direta, eles são projetados com materiais resistentes aos raios UV para evitar a degradação causada pela exposição prolongada à luz solar. Os materiais de isolamento resistentes a UV mais comuns são o polietileno reticulado (XLPE) e o elastômero termoplástico (TPE).
Resistência à temperatura: O isolamento do fio solar também deve suportar variações extremas de temperatura, normalmente variando de -40 grau a +90 grau . Isto torna os cabos solares ideais para climas muito quentes e muito frios.
Durabilidade e Flexibilidade: Os cabos solares precisam ser duráveis o suficiente para suportar condições climáticas como chuva, vento e neve, além de serem flexíveis o suficiente para lidar com dobras e roteamentos que podem ocorrer durante a instalação.
Resistência ao fogo: Os cabos solares são frequentemente necessários para atender aos padrões de segurança contra incêndio para reduzir o risco de propagação de incêndios pelo sistema elétrico. Isto é particularmente importante em áreas onde as altas temperaturas ambientes podem agravar os riscos associados aos componentes elétricos.
Queda de baixa tensão: A resistência de um fio solar deve ser baixa para minimizar a perda de energia durante a transmissão de eletricidade dos painéis solares para o inversor ou sistema de armazenamento.
Tipos de cabos solares
Existem vários tipos de cabos solares utilizados em instalações solares, cada um adequado para aplicações específicas com base nas suas propriedades elétricas e físicas. As duas categorias principais são cabos de painel solar e cabos CA, mas outras distinções são feitas com base no tamanho do cabo, material de isolamento e classificação de tensão.

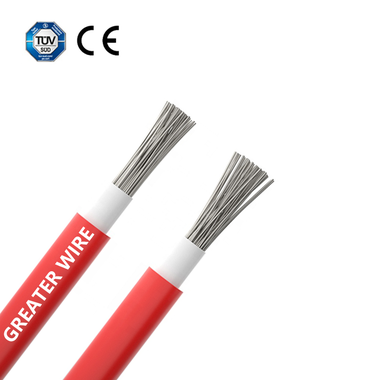

1. Cabos do painel solar (cabos DC)
Os cabos do painel solar são usados para conectar os painéis solares ao controlador de carregamento, inversor ou banco de baterias. Esses cabos transportam corrente contínua (CC) dos painéis solares até o inversor, onde a CC é convertida em corrente alternada (CA).
Principais características dos cabos do painel solar:
Tamanho: O tamanho dos fios solares normalmente varia de 2,5 mm² a 16 mm², com sistemas maiores exigindo cabos mais grossos para lidar com correntes mais altas.
Material: A maioria dos cabos solares é feita de cobre, que oferece alta condutividade e garante que a energia seja transferida com perdas mínimas. Para instalações maiores, podem ser usados fios de alumínio, embora sejam menos eficientes que o cobre.
Isolamento: O isolamento mais comum para cabos de painéis solares é XLPE ou TPE, que oferece durabilidade, resistência aos raios UV e a flexibilidade necessária para instalações externas.
2. Cabos AC (inversor para rede)
Depois que o sistema solar converte energia CC em energia CA, o próximo passo é transmitir essa eletricidade para o inversor, sistema de armazenamento ou diretamente para a rede. Cabos AC são usados para esta finalidade.
Principais características dos cabos AC:
Construção multinúcleo: Ao contrário dos cabos CC, os cabos CA geralmente têm três ou mais núcleos, já que os sistemas CA normalmente usam corrente elétrica trifásica.
Isolamento: PVC e XLPE são materiais de isolamento comuns usados em cabos CA.
Classificação de tensão: Os cabos CA devem atender a requisitos de tensão específicos, que normalmente são mais altos que os cabos CC. Os cabos solares CA são classificados para tensões de até 1000 V ou 1500 V, dependendo da escala da instalação solar.
3. Cabos de extensão solar
Os cabos de extensão solar são usados para conectar painéis localizados distantes uns dos outros ou para estender o comprimento do cabo do painel solar ao inversor. Esses cabos são normalmente feitos dos mesmos materiais dos cabos do painel solar, mas vêm com conectores pré-instalados para facilitar a instalação.
Conectores de cabos solares
Além dos próprios cabos, os conectores desempenham um papel fundamental nas instalações solares. Eles são usados para conectar diferentes seções do sistema de fiação solar, como conectar painéis solares ou conectar os painéis ao inversor ou sistema de bateria.
Tipos comuns de conectores solares
Conectores MC4: Um dos tipos mais comuns de conectores solares usados em sistemas fotovoltaicos é o conector MC4. O conector MC4 é um conector à prova de intempéries, à prova d'água e seguro que garante uma conexão elétrica segura. Eles são projetados para conexões de painéis solares e podem conectar e desconectar facilmente painéis solares sem a necessidade de ferramentas. Esses conectores são amplamente utilizados para sistemas residenciais e comerciais.
Conectores T4: Outro tipo de conector usado para aplicações solares é o conector T4, que é frequentemente usado para sistemas solares de maior escala. Esses conectores possuem características semelhantes aos conectores MC4, mas podem ser usados em regiões ou aplicações específicas, dependendo dos padrões regulatórios.
Conectores Anderson: Usados em alguns sistemas residenciais e fora da rede, os conectores Anderson são altamente duráveis e fornecem conexões seguras e confiáveis para correntes mais altas.
Escolhendo os conectores solares certos
Compatibilidade: Certifique-se de que os conectores do cabo solar sejam compatíveis com os painéis solares e outros componentes do sistema. Por exemplo, se os seus painéis solares utilizam conectores MC4, os seus cabos também devem ser compatíveis com estes conectores.
Durabilidade: Escolha conectores solares que sejam à prova de intempéries e capazes de suportar a exposição aos raios UV, umidade e temperaturas extremas.
Classificação atual: Os conectores solares também são avaliados pela sua capacidade de transporte de corrente, por isso é essencial garantir que eles correspondam às especificações dos componentes elétricos do seu sistema.
Fatores a serem considerados ao escolher cabos e conectores solares
Ao selecionar cabos e conectores solares para a sua instalação, vários fatores importantes devem ser considerados para garantir a segurança, a eficiência e o desempenho do sistema.
1. Tamanho do cabo e classificação atual
O tamanho do fio solar é um dos fatores mais cruciais para garantir que o sistema funcione corretamente. O tamanho do fio deve ser escolhido com base na corrente que fluirá através dele, que é determinada pela potência dos painéis solares e pela distância entre os componentes.
Cabos menores (2,5 mm² a 6 mm²) são adequados para sistemas com classificações de corrente mais baixas (até 20A).
Cabos maiores (10mm² e superiores) são necessários para sistemas que geram correntes mais altas (acima de 20A).
O uso de cabos muito pequenos pode causar superaquecimento, quedas de tensão e até mesmo falha do sistema, enquanto cabos superdimensionados podem ser mais caros e mais difíceis de gerenciar.
2. Classificação de tensão
A tensão nominal do cabo solar e dos conectores deve corresponder ou exceder a tensão máxima do sistema para evitar falhas elétricas. A maioria dos cabos solares residenciais são classificados para tensões de até 600 V, mas para sistemas comerciais maiores, cabos classificados para 1000 V ou 1500 V são comuns.
3. Fatores Ambientais
Como os cabos solares são normalmente utilizados no exterior, a sua capacidade de resistir a condições ambientais adversas é essencial. Resistência UV, resistência às intempéries e resistência à temperatura são atributos-chave a serem observados ao escolher cabos e conectores solares. Os cabos também devem ser resistentes a produtos químicos, abrasões e danos causados por roedores em alguns casos.
4. Flexibilidade
Para uma instalação mais fácil, considere a flexibilidade do cabo solar. Os fios solares flexíveis são mais fáceis de passar pelos cantos e através de conduítes, reduzindo o tempo e a complexidade da instalação.
