À medida que os sistemas de energia solar se tornam mais amplamente adotados, compreender as especificações e modelos comuns de cabos solares é essencial para projetar sistemas fotovoltaicos (PV) eficientes, seguros e duráveis. Os cabos solares são um componente crítico, garantindo uma transmissão contínua de energia entre painéis, inversores, baterias e outros elementos do sistema. Este artigo analisa os tipos, especificações e padrões mais comuns de cabos e fios solares, ajudando você a fazer escolhas informadas para seus projetos solares.
1. O que é um cabo solar?
Um cabo solar é um condutor elétrico especializado projetado para aplicações de energia solar. Ele transporta a corrente contínua (CC) gerada pelos painéis solares para outros componentes, como inversores e baterias, garantindo ao mesmo tempo perda mínima de energia e durabilidade máxima em ambientes externos agressivos.
2. Principais especificações de cabos solares
Os cabos solares são definidos pelas suas características específicas, concebidos para satisfazer as rigorosas exigências dos sistemas de energia solar. Abaixo estão as principais especificações:
2.1 Material Condutor
Cobre (cobre estanhado):
Alta condutividade elétrica.
Resistente à corrosão, especialmente em ambientes externos.
Alumínio:
Leve e econômico, embora menos condutor que o cobre.
2.2 Isolamento e Revestimento
Fabricado em polietileno reticulado (XLPE) ou materiais similares.
Oferece alta resistência à radiação UV, ozônio, umidade e temperaturas extremas.
Retardante de chama para maior segurança.
2.3 Classificações de Tensão
Os cabos solares normalmente têm classificações de tensão que variam de 600 V a 1.500 V CC, sendo 1.000 V o mais comum em instalações residenciais e comerciais.
2.4 Faixa de temperatura
Temperaturas operacionais:-40 graus a 90 graus (estático) ou 120 graus (curto prazo).
Projetado para manter a flexibilidade e funcionalidade em climas extremos.
2.5 Durabilidade e resistência às intempéries
Resistente aos raios UV para exposição prolongada à luz solar.
Resistente ao estresse químico e mecânico.
2.6 Flexibilidade
Projetos flexíveis facilitam a instalação e o roteamento dos cabos solares, mesmo em espaços apertados.

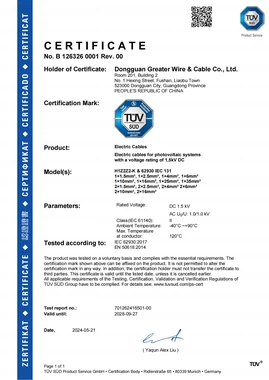

2.7 Padrões de Certificação
Os cabos solares devem cumprir os padrões globais e regionais:
CEI 62930: Padrão internacional para cabos fotovoltaicos.
UL 4703: Padrão dos EUA para cabos solares.
EN 50618: Norma europeia para cabos solares.
3. Modelos comuns de cabos solares
3.1 Cabo Solar PV1-F
Descrição: Cabo unipolar projetado para conexões do lado CC em sistemas solares.
Principais recursos:
Classificado para 1000 V a 1500 V CC.
Isolado com XLPE para maior durabilidade.
Retardador de chama e livre de halogênio.
Aplicativo: Usado para conectar painéis solares em série ou paralelo.
3.2 Cabo Solar H1Z2Z2-K
Descrição: Cabo avançado de núcleo único que atende aos mais recentes padrões europeus (EN 50618).
Principais recursos:
Adequado para sistemas de 1500V DC.
Resistência aprimorada aos raios UV e às intempéries.
Maior flexibilidade em comparação com PV1-F.
Aplicativo: Sistemas solares residenciais, comerciais e de grande porte.
3.3 Cabo Solar de Núcleo Duplo
Descrição: Cabo com isolamento duplo contendo dois condutores em uma única bainha.
Principais recursos:
Simplifica a instalação combinando dois núcleos.
Adequado para interconexões DC.
Aplicativo: Frequentemente usado para conectar painéis solares para carregar controladores em sistemas fora da rede.
3.4 Cabo Solar CC
Descrição: Projetado especificamente para transportar eletricidade CC de painéis solares para inversores.
Principais recursos:
Baixa resistência para transmissão de energia eficiente.
Isolamento XLPE para durabilidade a longo prazo.
Aplicativo: Adequado para sistemas fotovoltaicos de pequeno a grande porte.
Cabo solar 3,5 CA
Descrição: Usado para transportar energia CA após a conversão pelo inversor.
Principais recursos:
Freqüentemente blindado para proteção contra interferência eletromagnética (EMI).
Projetado para uso interno e externo.
Aplicativo: Conectando inversores à rede ou aparelhos.
3.6 Fio Solar
Descrição: Refere-se a condutores individuais isolados ou nus usados em sistemas fotovoltaicos.
Principais recursos:
Podem não ter revestimento externo, tornando-os adequados para fiação interna.
Frequentemente usado em aterramentos ou conexões curtas.
Aplicativo: Utilizado dentro de caixas de junção ou para fins de aterramento.
4. Aplicações de cabos e fios solares
4.1 Instalações Solares Residenciais
Conectando painéis solares de telhado a inversores e baterias.
Roteamento de cabos dos telhados até o painel elétrico principal.
4.2 Sistemas Comerciais e de Escala de Utilidades
Interconectando grandes conjuntos de painéis solares.
Transmissão de energia DC por longas distâncias para inversores centrais.
4.3 Sistemas Fora da Rede
Conectando painéis solares para carregar controladores e baterias.
Usando cabos de núcleo duplo para configuração simplificada.
4.4 Sistemas Híbridos Renováveis
Integração da energia solar com energia eólica ou outras fontes renováveis.
Usando cabos solares para transmissão DC e AC.
5. Escolhendo o cabo solar certo
5.1 Fatores a considerar
Classificação de tensão: Garanta a compatibilidade com os requisitos de tensão do seu sistema.
Tamanho do cabo (AWG): Cabos mais grossos (menor AWG) reduzem a resistência e a perda de energia.
Resistência à temperatura: Escolha cabos adequados ao clima local.
Certificações: Procure a conformidade com os padrões IEC, UL ou EN.
5.2 Diretrizes para dimensionamento de cabos
Sistemas pequenos (<5kW): 4mm² or 6mm² cables are common.
Sistemas médios (5–15 kW): cabos de 6 mm² ou 10 mm².
Large systems (>15 kW): cabos de 10 mm² ou maiores.
5.3 Considerações sobre Queda de Tensão
Mantenha a queda de tensão abaixo3%para uma operação eficiente.
Use cabos mais curtos ou cabos mais grossos para minimizar perdas.
6. Dicas de manutenção e segurança
6.1 Instalação
Prenda os cabos solares com abraçadeiras ou conduítes para evitar danos mecânicos.
Evite curvas acentuadas ou dobras que possam comprometer o isolamento.
6.2 Manutenção
Inspecione periodicamente os cabos quanto a desgaste, corrosão ou danos físicos.
Substitua imediatamente os cabos danificados ou degradados para garantir o desempenho e a segurança do sistema.
7. Inovações em tecnologia de cabos solares
Cabos Inteligentes: Equipado com sensores incorporados para monitorar o fluxo de energia e detectar falhas.
Materiais Recicláveis: Usando materiais ecológicos para reduzir o impacto ambiental.
Revestimentos de Nanotecnologia: Resistência aprimorada aos raios UV e às intempéries por meio de revestimentos avançados.
