Fio THHN(fio revestido de náilon termoplástico de alta temperatura) é um fio de alto desempenho amplamente utilizado na construção de sistemas elétricos, que tem chamado a atenção por sua excelente durabilidade, confiabilidade e economia. Nas Filipinas, o Padrão Nacional das Filipinas (PNS) possui regulamentações rígidas sobre o desempenho técnico, escopo de aplicação e requisitos de qualidade do cabo THHN, garantindo que eles atendam aos requisitos funcionais e de segurança locais.
Requisitos básicos paraFios THHN em filipinopadrões nacionais
O PNS especifica os parâmetros técnicos básicos e os requisitos de aplicação dos fios de construção para garantir sua segurança e desempenho, incluindo os seguintes aspectos:
1.Material condutor do fio:
O material condutor do fio de construção deve ser cobre trefilado macio de alta condutividade, que pode ser sólido ou flexível. Especificações comuns, como cabo de cobre trançado THHN de 150 mm², devem atender aos requisitos de condutividade de materiais de cobre de alta qualidade.

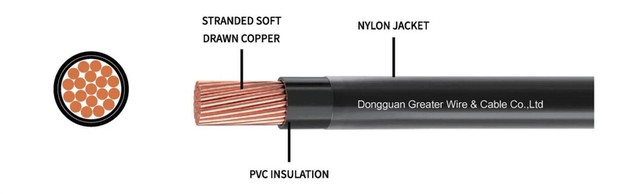

2. Camada de isolamento e bainha do cabo:
A camada interna é isolada com cloreto de polivinila (PVC), que possui boa resistência ao calor e retardamento de chama.
A camada externa é coberta com uma bainha de náilon para aumentar a resistência ao desgaste, à corrosão química e ao óleo.
3. Tensão nominal e temperatura do fio:
A tensão nominal é 600 V.
Faixa de temperatura: até 90 graus C em ambientes secos e até 75 graus C em ambientes úmidos.
4. Compatível com os padrões filipinos internacionais e locais:
PNS 35-1:2004
UL 83 (Padrão Internacional)
NEC e PEC (Código Elétrico Filipino)
2. Detalhes técnicos e cenários de aplicação de especificações comuns de fio thhn
Existem várias especificações e tipos de cabos THHN para atender às necessidades elétricas de diferentes cenários. A seguir estão as características e aplicações de várias especificações principais:
PequenoFio de construção THHN
2.0 mm de cabo:
Adequado para conectar sistemas de iluminação e pequenos eletrodomésticos.
O condutor possui uma pequena área de seção transversal e geralmente é utilizado em circuitos com cargas de baixa corrente.
Fio de 3,5 mm:
Os cenários de aplicação incluem fios de comutação e fios de tomada em edifícios residenciais e comerciais.
A maior capacidade de transporte de corrente o torna adequado para dispositivos de média potência.
Especificação média do cabo de fio
Fio de 5,5 mm² e fio de 8,0 mm²:
Comumente usado para fiação de sistemas de ar condicionado, bombas de água e outros aparelhos elétricos de médio porte.
Capaz de transportar correntes mais altas, adequado para linhas principais de distribuição.
Fio de 14 mm:
Amplamente utilizado para fiação de equipamentos industriais de médio porte.
Sua alta resistência mecânica e condutividade o tornam capaz de resistir a ambientes úmidos ou corrosivos.
Cabo de fio grande
Fio THHN CU de 30 mm e fio thhn de 38 mm²:
Aplicado nas principais linhas de alimentação de equipamentos industriais, como conexão de grandes motores e transformadores.
A bainha externa de náilon oferece proteção adicional e é adequada para cenários de alto estresse mecânico em ambientes industriais.
Fio de construção THHN de 80 mm e fio thhn de 125 mm:
Adequado para sistemas de cabos principais de edifícios altos, usados como linhas troncais ou circuitos de alta carga.
A significativa capacidade de carga de corrente e a resistência ao arco tornam-no a escolha ideal para projetos de grande escala.
Fio de cobre trançado THHN 150 mm²:
Adequado para equipamentos industriais pesados e sistemas de fornecimento de energia de alta potência, como linhas de transmissão de energia.
A estrutura torcida aumenta a flexibilidade e facilita a instalação.
Fio THHN 200 mm² e Fio THHN 250 mm²:
Linhas de fornecimento de energia utilizadas para projetos de infraestrutura de grande escala, como metrôs, aeroportos e parques comerciais.
O preço é relativamente alto (como o preço do fio THHN de 200 mm²), mas seu alto desempenho e confiabilidade atendem aos requisitos de instalações críticas.
3. Requisitos especiais do PNS para fios THHN
Tamanho e estrutura do condutor do fio:
PNS especifica os padrões de tamanho e estrutura do condutor para diferentes especificações de fios THHN. Por exemplo:
Fios de tamanho pequeno de 2,0 mm e 3,5 mm requerem o uso de condutores de cobre sólido.
Recomenda-se a utilização de condutores de cobre trançados para fios de grandes dimensões de 30 mm² e superiores para melhorar a flexibilidade de instalação.
Tolerância de temperatura e umidade:
O cabo Thhn precisa ter boa tolerância à umidade no clima de alta umidade e calor das Filipinas, especialmente em fios de especificação industrial, como fio thhn de 38 mm ² e fio de construção de 80 mm thhn, onde o desempenho à prova d'água da bainha é particularmente crítico.
Desempenho antienvelhecimento:
O PNS exige que as bainhas de náilon tenham propriedades antienvelhecimento para garantir a vida útil dos fios em ambientes de alta temperatura, alta umidade ou químicos.
A importância econômica e de segurança dos padrões da PNS
A demanda por fios de alta qualidade no mercado filipino fez com que os padrões PNS se tornassem padrões da indústria. A seguir estão a importância dos padrões da PNS em aplicações práticas:
Promover o uso seguro da eletricidade:
Ao regular rigorosamente a condutividade, o desempenho do isolamento e a resistência ao calor dos fios Thhn, o padrão PNS minimiza ao máximo o risco de incêndio e choque elétrico.
Apoiar o desenvolvimento das indústrias locais:
Os padrões unificados permitem que os fabricantes de fios produzam produtos qualificados de acordo com as especificações, forneçam aos consumidores opções de alta qualidade e promovam a competitividade das exportações.
Benefícios econômicos:
Embora fios de grande porte, como o fio de 200 mm², tenham um preço mais elevado, seu desempenho e vida útil trazem benefícios significativos a longo prazo. Os produtos que atendem aos padrões PNS reduzem os custos de manutenção e melhoram a confiabilidade do sistema.
Como escolher fios THHN compatíveis com PNS?
Ao selecionar o cabo Thhn, é necessário avaliá-lo com base nos cenários de aplicação e requisitos de especificação. Aqui estão algumas sugestões de referência:
Para circuitos domésticos, recomenda-se usar especificações de 2,0 mm ou de 3,5 mm.
Recomenda-se que equipamentos de médio porte ou sistemas de ar condicionado utilizem especificações que variam de 5,5 mm² a 14 mm.
Ambientes industriais ou cabos principais de edifícios podem escolher fios de grande porte, variando de fio de 30 mm² a cabo de 250 mm².
Certifique-se de que os fios tenham marcações PNS e UL e cumpram os requisitos PEC ou NEC.
Os requisitos do Padrão Nacional das Filipinas (PNS) para cabos cobrem todos os aspectos, desde o material do condutor até o desempenho do isolamento e adaptabilidade ambiental, garantindo sua segurança e confiabilidade. Quer se trate de fios de pequeno porte, como fio THHN de 2,0 mm, ou fios industriais de grande porte, como fio thhn de 250 mm², o padrão PNS fornece uma estrutura de orientação clara para o mercado filipino, garantindo a segurança elétrica dos consumidores segurança e benefícios económicos. No futuro, com o desenvolvimento da tecnologia e o aumento da procura, os fios THHN continuarão a desempenhar um papel importante nos sistemas eléctricos residenciais, comerciais e industriais nas Filipinas.
