Com o avanço contínuo da indústria 4. 0 e a fabricação inteligente, a tecnologia de automação industrial está sendo cada vez mais usada em todas as esferas da vida. Como o dispositivo principal no sistema de controle do motor, o conversor de frequência pode não apenas obter controle preciso da velocidade do motor, mas também economizar efetivamente energia e reduzir o consumo. No entanto, sob comutação de alta frequência e ambientes de trabalho complexos, os cabos comuns geralmente não podem atender aos rigorosos requisitos de compatibilidade eletromagnética. No momento, surgiram cabos VFD projetados especificamente para conversores de frequência.
No sistema inversor, os cabos não são apenas um meio para transmitir energia e sinais, mas também diretamente relacionados à estabilidade e eficiência de todo o sistema. Como a saída de sinais de pulso de alta frequência pelo inversor é propensa a interferência eletromagnética (EMI), os cabos comuns podem causar distorção de sinal, falha do equipamento e até riscos de segurança se usados diretamente. O cabo VFD suprime efetivamente a interferência eletromagnética e garante a estabilidade da transmissão de sinal otimizando o projeto estrutural e a seleção de material, melhorando assim o desempenho geral do sistema.
1. Conhecimento básico do cabo VFD
(1) Definição e conceito
O cabo VFD é um cabo projetado especialmente para o sistema de inversor, usado principalmente para conectar o inversor e o motor. Comparado com os cabos comuns, o cabo VFD possui maior capacidade de interferência anti-eletromagnética e melhor resistência à alta temperatura e óleo. Seu conceito de design principal é suprimir efetivamente a interferência causada pela saída do sinal de pulso de alta frequência pelo inversor por meio de blindagem de várias camadas e seleção de material especial.
(2) Princípio de trabalho
No sistema de controle do inversor, o inversor ajusta a velocidade do motor alterando a frequência de saída e esse processo gerará sinais de pulso de alta frequência e tensões de pico. Os cabos comuns são facilmente interferidos ao transmitir esses sinais, resultando em distorção de sinal e até falha do equipamento. O cabo VFD funciona através dos seguintes princípios:
♦ Estrutura de blindagem de várias camadas:

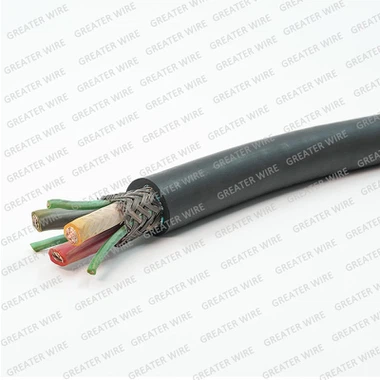

O cabo VFD geralmente usa materiais de proteção, como folha de alumínio e malha trançada de cobre, para formar uma estrutura de blindagem de várias camadas, que isola efetivamente a interferência de onda eletromagnética externa e interna. A camada de blindagem pode não apenas impedir que os sinais de interferência externa digitem o cabo, mas também impedem que o ruído de alta frequência gerado no cabo radiar para fora.
♦ Materiais isolantes de alta qualidade:
Como o sistema de inversor geralmente funciona em ambientes agressivos, como alta temperatura, umidade e poluição do óleo, os materiais isolantes selecionados para o cabo VFD não apenas têm excelente resistência ao calor e resistência ao óleo, mas também têm boa resistência mecânica, garantindo que não seja fácil envelhecer ou rachadura durante a operação a longo prazo.
♦ Estabilidade da transmissão de sinal:
Através do design do núcleo científico e do processamento de processos especiais, o cabo VFD pode manter a estabilidade da transmissão de sinal em ambientes de trabalho de alta velocidade e com frequência, reduzir erros e garantir uma operação eficiente do equipamento.
2. VFD CAIXAS CABELAS RECURSOS E VANTAGES TÉCNICAS
Como o cabo VFD é projetado especialmente para aplicativos de inversores, ele possui muitas vantagens técnicas que o fazem ter um bom desempenho em aplicações práticas.
(1) alta capacidade de interferência anti-eletromagnética
♦ Design de blindagem de várias camadas:
A estrutura de blindagem de várias camadas é uma das vantagens mais significativas do cabo VFD. A blindagem dupla ou de várias camadas dentro e fora pode isolar efetivamente a interferência de onda eletromagnética de alta frequência e garantir a integridade da transmissão de sinal. Ele pode desempenhar um papel importante, tanto no ambiente de interferência forte dos locais industriais quanto nas redes complexas de transmissão de sinais.
♦ Reduza a distorção do sinal:
A interferência eletromagnética geralmente causa distorção do sinal e até erros de controle do motor, o que, por sua vez, afeta o desempenho geral do sistema. O cabo VFD reduz efetivamente a interferência e melhora a clareza e a precisão do sinal, otimizando o layout da camada de blindagem, melhorando assim a velocidade de resposta do sistema e a precisão do controle.
(2) alta temperatura e resistência ao óleo
♦ Adaptabilidade ao ambiente de alta temperatura:
Na produção industrial, o ambiente de alta temperatura geralmente é inevitável. O cabo VFD usa materiais de isolamento resistente a alta temperatura, que podem manter excelentes propriedades elétricas, mesmo sob operação de alta temperatura a longo prazo, reduzindo o risco de envelhecimento do material e falha causada pela temperatura excessiva.
♦ Resistência ao petróleo e corrosão química:
Muitos locais industriais têm substâncias petrolíferas e químicas, e os cabos comuns são facilmente corroídos. O cabo VFD usa materiais resistentes a óleo e resistentes a produtos químicos para garantir a operação estável em ambientes severos e prolongar a vida útil do serviço.
(3) Flexibilidade e vida útil
♦ Design flexível de alta qualidade:
O cabo VFD é projetado com flexibilidade em mente, facilitando o dobro e a instalação, mesmo em espaços apertados ou onde são necessárias voltas frequentes. O design flexível não apenas melhora a eficiência da instalação, mas também reduz o estresse e os danos causados pelo endurecimento por cabo.
♦ durabilidade de longo prazo:
Graças a materiais de alta qualidade e processos avançados de fabricação, o cabo VFD possui alto desgaste e resistência à fadiga durante o uso a longo prazo. Comparado aos cabos comuns, possui custos de manutenção mais baixos e maior confiabilidade, o que pode reduzir significativamente o risco de tempo de inatividade do sistema e custos de reparo.
3. Tipos diferentes de cabo VFD
O cabo VFD pode ser dividido em muitos tipos de acordo com seus cenários de estrutura e aplicação, cada um dos quais tem seu design e vantagens exclusivos.
(1) Classificação por estrutura
♦ Design de núcleo único e multi-core:
O cabo VFD único geralmente é usado para a transmissão de sinal de canal único, enquanto o design de vários núcleos é adequado para sistemas complexos que precisam transmitir vários sinais ao mesmo tempo. O design de vários núcleos pode não apenas salvar o espaço de instalação, mas também garantir que os sinais não interfiram entre si.
♦ blindado e sem campo:

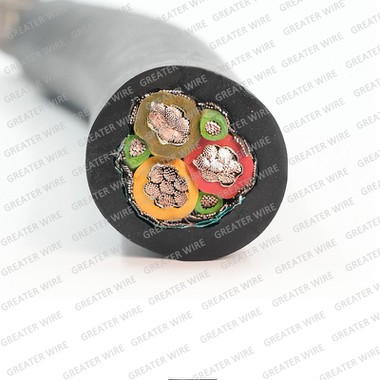

O cabo VFD blindado tem um desempenho anti-interferência mais forte devido à sua estrutura de blindagem de várias camadas e é adequada para uso em altos ambientes de interferência eletromagnética. O tipo não blindado é adequado para ocasiões com baixa interferência ou requisitos baixos, mas o cabo blindado é mais recomendado nos sistemas de automação industrial em geral.
(2) por cenário de aplicação
♦ Automação industrial:
Em aplicações como linhas de produção automatizadas e sistemas de controle de robôs, o cabo VFD pode efetivamente transmitir sinais de inversor para garantir uma operação precisa do equipamento. Sua alta anti-interferência e resistência a ambientes severos são particularmente adequados para as necessidades de fábricas automatizadas em larga escala.
♦ Campos de fabricação e energia:
Equipamentos de máquinas, elevadores, sistemas de transmissão na indústria de fabricação e equipamentos como estações de bomba e turbinas eólicas no campo de energia dependem de controle de inversor estável e eficiente. Nesses campos, o cabo VFD pode não apenas garantir a operação estável do motor, mas também melhorar a eficiência energética e a segurança do sistema geral.
4. VFD Instalação e manutenção de cabo
A instalação correta e a manutenção regular são fatores importantes para garantir a operação estável a longo prazo do cabo VFD. Aqui estão algumas sugestões práticas de instalação e manutenção:
(1) Precauções de instalação
♦ Padrões de segurança:
Ao instalar o cabo VFD, os padrões locais de segurança elétrica e as especificações industriais devem ser seguidas estritamente. Certifique -se de que todas as medidas de conexão e aterramento estejam em vigor para evitar acidentes de segurança causados por baixo contato ou vazamento elétrico.
♦Requisitos ambientais:
Ao selecionar o ambiente de instalação, fatores como temperatura, umidade, petróleo e produtos químicos devem ser considerados. Tente evitar a fiação em um ambiente com temperaturas excessivamente altas ou vibrações graves para evitar a aceleração do envelhecimento dos cabos.
♦ Seleção do conector:
Os conectores correspondentes também devem atender aos padrões industriais e ter características como resistência à prova d'água, à prova de poeira e vibração. Os conectores razoáveis podem reduzir ainda mais a resistência ao contato e garantir a transmissão estável de sinal.
♦ Especificações de fiação:
Durante o processo de fiação, verifique se o cabo não é puxado mecanicamente e dobrado excessivamente. Planeje razoavelmente o caminho da fiação e tente evitar a fiação paralela com outros cabos de alta potência para evitar interferências mútuas.
(2) Manutenção e solução de problemas
♦ Teste regular:
É necessário testar regularmente o desempenho elétrico e a inspeção física do cabo VFD. Usando instrumentos para testar o desempenho do isolamento, a eficácia da blindagem e a estabilidade da transmissão do cabo, problemas em potencial podem ser descobertos a tempo para evitar acidentes.
♦ Solução de problemas:
As falhas comuns incluem distorção de sinal, desconexão parcial ou curto -circuito, etc. Quando um problema é encontrado, as juntas, os conectores e o ambiente de fiação devem ser verificados primeiro e as peças danificadas devem ser substituídas, se necessário. Recomenda -se estabelecer registros de manutenção detalhados para facilitar a análise e prevenção de falhas subsequentes.
♦ Medidas de proteção:
Em vista de uma possível interferência eletromagnética e poluição ambiental, limpa e inspecione regularmente a parte externa do cabo e use mangas de proteção ou tubos de proteção para proteção secundária quando necessário para prolongar ainda mais a vida útil do cabo.
5. Comparação de cabo VFD com cabos tradicionais
Para demonstrar mais intuitivamente as vantagens do cabo VFD, comparamos com cabos tradicionais em vários indicadores -chave:
(1) Comparação de desempenho
♦ Proteção de interferência eletromagnética:
Os cabos tradicionais são facilmente interferidos em ambientes de trabalho de alta frequência, resultando em atenuação ou distorção do sinal; O cabo VFD, com seu design de blindagem de várias camadas, pode proteger efetivamente o ruído de alta frequência e garantir a transmissão estável de sinal.
♦ Resistência ao calor e óleo:
Os cabos tradicionais geralmente são propensos ao envelhecimento em ambientes de alta temperatura, úmido ou oleoso devido a limitações de materiais; O cabo VFD usa materiais de isolamento de alto desempenho e ainda tem um bom desempenho em ambientes severos, garantindo operação estável a longo prazo.
♦ Flexibilidade e durabilidade mecânicas:
Devido a diferenças de projeto e material, os cabos comuns são propensos a endurecer, quebrar ou desgastar durante o uso a longo prazo, afetando o desempenho geral; Enquanto o cabo VFD mantém flexibilidade, com maior resistência ao desgaste e resistência à fadiga, reduzindo os custos de manutenção.
(2) Comparação do cenário de aplicação
♦ Automação industrial:
Nos sistemas de controle automatizados, a transmissão precisa do sinal é crucial. Os cabos tradicionais podem não atender aos requisitos em ambientes de alta interferência, enquanto o cabo VFD pode garantir a transmissão estável dos sinais do inversor e melhorar a eficiência e a segurança do sistema.
♦ Estabilidade do sistema:
Como o cabo VFD é projetado com considerações especiais para ambientes de alta frequência e alta temperatura, ele tem vantagens óbvias para melhorar a estabilidade do sistema e reduzir as taxas de falhas e é particularmente adequado para aplicações industriais que possuem requisitos extremamente altos para o tempo de operação e a segurança.
6. cabo VFDAnálise de caso de aplicação prática
Por meio de casos reais, podemos entender mais intuitivamente o efeito da aplicação e os benefícios econômicos do cabo VFD em sistemas industriais.
Caso 1: Garantia de sinal para linhas de produção automatizadas
Em uma grande linha de produção automatizada, a regulamentação frequente de partida e parada e velocidade do equipamento apresentou requisitos altos para transmissão de sinal. O sistema que originalmente usava cabos tradicionais apresentava interferência eletromagnética frequente, o que levou ao controle instável do equipamento e afetou a eficiência da produção. Após a introdução do cabo VFD, as anomalias de transmissão de sinal no sistema foram bastante reduzidas e o equipamento operava com mais problemas. A linha de produção não apenas melhorou a eficiência geral, mas também reduziu as perdas econômicas causadas pelo tempo de inatividade devido a falhas.
Caso 2: Operação confiável do sistema de geração de energia eólica
No sistema de geração de energia eólica, o inversor controla a velocidade do ventilador, que é um link importante para garantir a eficiência da geração de energia. Devido ao complexo ambiente de campo eólico e forte interferência eletromagnética entre os ventiladores, o sistema original freqüentemente tinha problemas de transmissão de sinal. Depois de substituir o cabo VFD, o cabo blindado isola efetivamente o sinal de interferência, o que melhora bastante a velocidade e a precisão da resposta do sistema de controle do ventilador, garantindo assim a eficiência de estabilidade e geração de energia do sistema geral.
Nosso feedback do usuário:
Muitas empresas industriais relataram no uso real que, após o uso do cabo VFD, não apenas o sistema de controle do motor é mais estável, mas também as falhas do equipamento causadas pela interferência são reduzidas e a manutenção e o tempo de inatividade são bastante reduzidos. Esses casos práticos demonstram a confiabilidade e os benefícios econômicos dos cabos VFD em ambientes industriais complexos.
Com a atualização contínua da automação industrial e da fabricação inteligente, os requisitos de desempenho para cabos continuarão aumentando. No futuro, espera -se que os cabos VFD sejam melhorados em materiais, processos e projeto estrutural para atender às necessidades de maior frequência e sistemas de energia mais alta. Especialmente no contexto da indústria 4. 0, ele desempenhará um papel mais importante na redução do consumo de energia, melhorando a segurança do sistema e realizando o monitoramento inteligente do equipamento.
Para empresas que estão construindo ou atualizando sistemas de automação industrial, a escolha de cabos VFD de alta qualidade é uma garantia importante para garantir operação eficiente e a estabilidade a longo prazo do sistema. Recomendamos que os técnicos relevantes se comuniquem em profundidade com fornecedores profissionais e selecionem os produtos de cabo VFD mais adequados com base no aplicativo real, para melhorar efetivamente a eficiência da produção e a confiabilidade do equipamento.
Perguntas frequentes (FAQ)
Q1: Quais são as principais vantagens do cabo VFD?
A1: As principais vantagens do cabo VFD incluem alta capacidade de interferência anti-eletromagnética, resistência à alta temperatura, excelente resistência ao óleo, forte flexibilidade mecânica e durabilidade a longo prazo. Essas vantagens permitem garantir efetivamente a transmissão de sinal estável e reduzir as falhas do equipamento ao conectar inversores e motores.
P2: Como escolher um cabo VFD adequado para o seu sistema?
A2: Ao selecionar um cabo VFD, considere o ambiente de trabalho do sistema (como temperatura, umidade, poluição do óleo), requisitos de transmissão de sinal e ambiente de instalação. Recomenda -se consultar fabricantes profissionais e se referir a parâmetros técnicos, como estrutura da camada de proteção, material de isolamento, faixa de resistência à temperatura etc. para garantir que a seleção atenda às necessidades reais.
P3: Quais precauções de segurança devem ser tomadas durante a instalação do cabo VFD?
A3: Durante a instalação, os padrões de segurança elétrica devem ser seguidos estritamente para garantir que todas as articulações estejam firmemente conectadas, os conectores que atendem aos padrões industriais devem ser usados e deve-se tomar cuidado para evitar dobrar e puxar excessivamente o cabo e colocá-lo em paralelo com cabos de alta potência para impedir a interferência do sinal e os danos mecânicos.
Q4: Quais são as falhas comuns do cabo VFD e como eliminá -las rapidamente?
A4: Falhas comuns incluem desconexão parcial, camada de blindagem danificada e conectores soltos. Ao solucionar problemas, verifique o conector e a fiação e use instrumentos de teste profissional para testar os efeitos de isolamento e blindagem e substitua as peças danificadas no tempo, se necessário. O estabelecimento de registros de manutenção detalhados ajudará a prevenir e lidar rapidamente com falhas subsequentes.
Através da explicação detalhada acima, esperamos fornecer a você referência e orientação técnica prática ao selecionar e aplicar o cabo VFD. Se você tiver mais perguntas ou precisar de mais suporte técnico, não hesite em entrar em contatoDongGuan Greater Wire & Cable Co., Ltd.Para garantir que o design do seu sistema seja mais científico e eficiente.
