Com a crescente ênfase na energia renovável em todo o mundo, os sistemas solares fotovoltaicos (PV) tornaram -se uma solução energética importante para muitas casas e edifícios comerciais. Durante a instalação de um sistema fotovoltaico, a escolha dos cabos certos (cabos solares) e fios (fios solares) é a chave para garantir a operação estável de longo prazo do sistema e a escolha dos condutos afeta diretamente a segurança, a durabilidade e a eficiência do sistema. Este artigo explorará detalhadamente os vários tipos de condutos usados nos sistemas fotovoltaicos e como eles protegem os cabos e fios solares durante a instalação.
1. Requisitos básicos para cabos e fios emSistemas fotovoltaicos

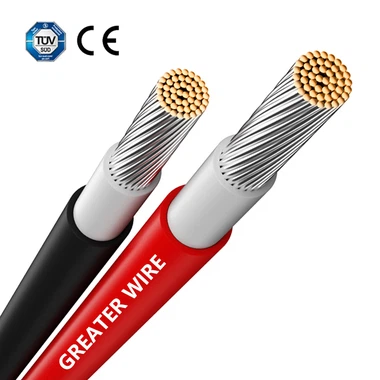

Na conexão elétrica de um sistema fotovoltaico, cabos solares e fios assumem a função principal da transmissão de energia. Sua seleção afeta diretamente a segurança, eficiência e confiabilidade do sistema. Comparados com os cabos comuns, os cabos fotovoltaicos geralmente têm as seguintes características:
Resistência a alta temperatura:Os cabos solares são geralmente usados em ambientes externos e podem ser expostos a altas temperaturas e radiação ultravioleta; portanto, seus materiais de isolamento e bainhas externas devem ter alta resistência à temperatura e resistência aos UV.
Capacidade de transporte de alta tensão:Os sistemas fotovoltaicos modernos geralmente têm altas tensões de operação, com níveis de tensão comum, incluindo 600V, 1000V e 1500V, de modo que os cabos solares precisam ser capazes de suportar tensões mais altas.
Resistência à água e resistência à corrosão:Como os cabos geralmente são expostos a ambientes úmidos, especialmente ambientes subterrâneos e externos, os cabos solares precisam ter boa resistência à prova d'água e corrosão.
Resistência a danos mecânicos:Os cabos podem sofrer certos danos físicos durante a instalação; portanto, sua estrutura precisa ser resistente ao alongamento e rasgo.
A seleção correta de cabos e fios solares pode garantir a operação de longo prazo e eficiente do sistema e evitar falhas elétricas ou problemas de segurança causados por danos ao cabo.
2. O papel dos condutos em sistemas fotovoltaicos
Em sistemas fotovoltaicos, os condutos são componentes importantes usados para proteger os cabos e fios solares. As principais funções dos condutos incluem:
Proteção física:Os condutos fornecem proteção física para cabos para evitar danos mecânicos aos cabos durante a instalação.
Evite fatores externos:Os condutos podem proteger os cabos de fatores externos, como radiação ultravioleta, corrosão química, clima extremo (como tempestades, neve) e picadas de animais.
Melhorar a segurança elétrica:Os condutos ajudam a impedir que os cabos sejam expostos a materiais inflamáveis ou ambientes úmidos, reduzindo assim o risco de incêndio ou acidentes elétricos.
Simplifique a instalação e manutenção:Os condutos podem organizar o roteamento de cabos, reduzir o emaranhamento e a confusão dos cabos e facilitar a inspeção e manutenção subsequentes.
3. Tipos de conduítes comuns usados emsistemas fotovoltaicos
Na instalação de sistemas fotovoltaicos, os tipos de conduítes comuns incluem conduítes metálicos, condutos não metálicos e conduítes flexíveis. Cada tipo de conduíte tem suas próprias características e cenários de aplicação exclusivos. A escolha do tipo de conduíte certo pode ajudar a melhorar a segurança e a confiabilidade do sistema.
3.1 Condutos metálicos (como EMT e IMC)
Os condutos metálicos são usados principalmente em sistemas fotovoltaicos que requerem proteção física adicional, especialmente em áreas vulneráveis a danos físicos ou perigos potenciais. Esses condutos geralmente são feitos de alumínio ou aço e têm alta resistência e durabilidade.
EMT (tubulação metálica elétrica):O EMT é um conduuto metal leve comumente usado para proteção de cabos em ambientes internos e externos. O EMT possui resistência média à corrosão, mas é adequado para ambientes mais secos ou mais brandos. É adequado para cargas atuais menores e é fácil de instalar.
IMC (Conduito Metal Intermediário):O IMC é mais robusto que o EMT e é adequado para proteção de cabos em ambientes agressivos, especialmente em condições industriais ou externas. Possui boa resistência à corrosão e resistência à colisão e pode fornecer proteção física mais forte para cabos solares.
As vantagens dos condutos de metal são sua robustez e forte proteção para cabos, enquanto as desvantagens são de que seu processo de instalação é complicado e caro.
3.2 Condutos não metálicos (como condutos de PVC)
Os condutos não metálicos são o tipo de conduíte mais usado em sistemas fotovoltaicos. Os materiais de conduíte não metálicos comuns incluem PVC (cloreto de polivinil) e HDPE (polietileno de alta densidade), que são leves em peso, baixo custo e fácil de instalar.
Condutos de PVC (conduítes de cloreto de polivinil):Os condutos de PVC são tubos de proteção de cabos fotovoltaicos muito comuns e são adequados para a maioria das ocasiões de instalação do sistema fotovoltaico. Os condutos de PVC têm boa resistência à corrosão, resistência à água e resistência à UV e podem operar de forma estável em ambientes de exposição ao ar livre a longo prazo. Os condutos de PVC são fáceis de instalar e têm baixos custos, por isso são amplamente utilizados na proteção de cabos fotovoltaicos.
Condutos HDPE (conduítes de polietileno de alta densidade):Os condutos de HDPE têm melhor resistência à tração e impacto que os condutos de PVC e são adequados para uso em ambientes mais graves, especialmente em cenários de aplicação que requerem alta resistência à pressão ou prevenção de danos mecânicos. Os condutos HDPE também são mais flexíveis e podem lidar com os requisitos complexos de fiação.
As vantagens dos conduítes não metálicos são leves, baixo custo e fácil instalação. A desvantagem é que sua força mecânica é ligeiramente inferior à dos condutos de metal e eles são facilmente afetados pelo impacto externo ou pelo clima extremo.
3.3 Condutos flexíveis (como condutas FMC)
Os condutos flexíveis são geralmente usados em sistemas fotovoltaicos que precisam dobrar e se adaptar a ambientes de instalação complexos, especialmente em locais onde o espaço é pequeno ou o equipamento precisa ser movido com frequência. O material dos condutos flexíveis é geralmente metal ou plástico, com alta flexibilidade e ajuste.
FMC (conduuto metálico flexível):O FMC Conduit é um conduíte de metal flexível, geralmente feito de fios de metal fino, adequados para ambientes com espaço pequeno e fiação flexível. É mais flexível que o EMT e o IMC e adequado para ambientes de instalação complexos.
LFMC (Conduito Metálico Flexível com Tight Liquid):O conduíte LFMC tem uma capacidade de impermeabilização mais forte que o conduíte FMC e é adequado para áreas com umidade pesada ou exigindo proteção à prova d'água adicional. É adequado para ambientes ao ar livre ou ao ar livre e pode efetivamente impedir que a umidade entre no canal.
A vantagem dos condutos flexíveis é sua flexibilidade e adaptabilidade, especialmente em locais onde o equipamento é frequentemente movido ou o espaço de instalação é limitado. A desvantagem é que eles são mais caros e ligeiramente inferiores a condutos rígidos em termos de proteção.
4. Base para escolher conduítes
Ao escolher o tipo de conduto em um sistema fotovoltaico, os seguintes fatores -chave precisam ser considerados:
4.1 Condições ambientais
A escolha dos condutos deve ser determinada com base nas condições específicas do ambiente de instalação. Para sistemas fotovoltaicos que precisam ser usados em ambientes agressivos (como altas temperaturas, raios UV fortes e áreas úmidas), é importante escolher materiais com resistência a UV mais forte e resistência à corrosão.
Uso ao ar livre:Para instalações ao ar livre, os conduítes de PVC e HDPE são opções comuns, que têm boa resistência a UV.
Instalação subterrânea:Para proteção subterrânea de cabos, conduítes de metal ou conduítes HDPE são geralmente a primeira escolha, que pode suportar a pressão e os danos nos ambientes subterrâneos.
Ambiente úmido ou subaquático:Se o cabo precisar ser exposto a água ou alta umidade, escolha o conduíte flexível (LFMC) ou os materiais de conduíte com mais notas à prova d'água.
4.2 Requisitos de instalação
Espaço de instalação:Se o ambiente de instalação do sistema fotovoltaico for pequeno ou o cabo precisar passar por curvas complexas, será mais adequado escolher conduítes flexíveis (como o FMC).
Tipo de cabo e nível de tensão:Para sistemas fotovoltaicos com níveis mais altos de tensão, conduítes metálicos como EMT ou IMC podem fornecer proteção física mais forte.
4.3 Custo e manutenção
Custo: os condutos de PVC são geralmente a opção mais econômica, especialmente em projetos com orçamentos limitados.
Manutenção:Os condutos flexíveis proporcionam maior flexibilidade e conveniência se os cabos precisarem ser inspecionados ou mantidos no futuro.
