Nos modernos projectos industriais, de construção e de infra-estruturas, os cabos não são apenas a tábua de salvação dos sistemas de energia, mas também um factor crítico para garantir a segurança e a estabilidade operacional. Diferentes ambientes de projeto, tipos de carga e métodos de instalação afetam as decisões de seleção de cabos.
Os cabos blindados de fio de aço (SWA) são amplamente utilizados em plantas industriais, túneis subterrâneos, portos e complexos comerciais devido à sua excepcional resistência mecânica, resistência à compressão e proteção de aterramento confiável. No entanto, com muitos tipos de cabos no mercado, incluindo cabo NYY, cabo N2XY, cabo N2XH, cabo VV-K, cabo RV-K, cabo U-1000 R2V, cabo STA, cabo de alimentação não blindado, cabo PVC SWA e cabo XLPE SWA, determinar quando usar cabos SWA requer uma avaliação cuidadosa do desempenho técnico, cenários de aplicação, métodos de instalação e vida útil.
Este artigo fornece uma-análise aprofundada dos recursos dos cabos SWA, cenários de aplicação, comparações com outros cabos, diretrizes de seleção e práticas de instalação e manutenção, ajudando engenheiros, projetistas e especialistas em compras a tomar decisões informadas e, ao mesmo tempo, destacar informações completas sobre produtos e serviços.

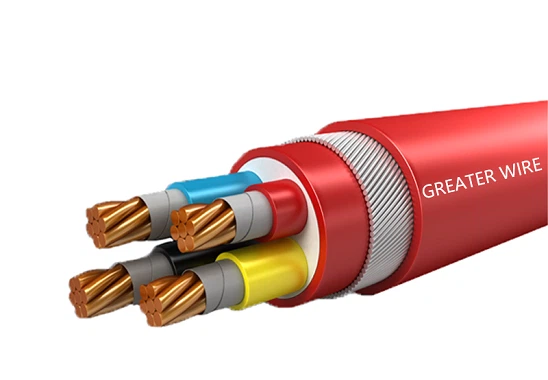

O que é umCabo SWA
Cabos blindados com fio de aço (SWA) são cabos de energia de alta-resistência reforçados com uma camada blindada de fio de aço. Sua estrutura principal inclui condutor, camada de isolamento, enchimento, bainha e armadura de fio de aço, que fornece proteção mecânica e atua como um condutor de aterramento eficaz.
Recursos técnicos
·Resistência ao impacto mecânico: A armadura de fio de aço protege contra compressão, tensão, impacto e abrasão, tornando-a adequada para instalações subterrâneas, conduítes ou expostas.
·Resistência à corrosão: Bainhas de PVC ou XLPE combinadas com armadura de fio de aço galvanizado suportam umidade, névoa salina e exposição geral a produtos químicos.
·Segurança Elétrica: a camada de blindagem fornece aterramento confiável e garante segurança durante condições de-curto-circuito.
·Resistência a altas temperaturas: Diferentes materiais de bainha podem operar com segurança em ambientes que variam de 70 a 90 graus.
·Longa vida útil: Em condições normais, os cabos SWA podem durar mais de 30 anos, ideais para instalações permanentes.
Comparação com outros cabos
Comparado com o cabo NYY:
| Recurso | Cabo SWA | Cabo NYY |
|---|---|---|
| Proteção Mecânica | Armadura de fio de aço, alta resistência à compressão e à tração | Sem blindagem, suscetível a danos mecânicos |
| Instalação subterrânea | Pode ser enterrado diretamente ou instalado em conduítes | Requer conduítes de proteção adicionais |
| Custo | Mais alto | Mais baixo |
| Vida útil | Maior ou igual a 30 anos | ~20 anos |
| Aplicativo | Plantas industriais, minas, túneis, distribuição de{0}alta tensão | Fiação interna de baixa-tensão ou ambientes protegidos |
| Segurança | Aterramento confiável, forte proteção-contra curto-circuito | Requer medidas auxiliares |
Os cabos SWA são excelentes em projetos mecanicamente exigentes, severos ou de longo-prazo, enquanto os cabos NYY são adequados para ambientes internos ou-para serviços leves.
Cenários de aplicação de cabo SWA
Plantas Industriais
Em oficinas industriais pesadas ou linhas de produção, a movimentação de equipamentos é frequente e os cabos podem estar sujeitos a impactos ou compressão. Os cabos SWA evitam danos e garantem operação contínua.
Tubulações e túneis subterrâneos
Em túneis municipais ou condutas subterrâneas, a pressão do solo e a fricção das rochas podem danificar os cabos. A proteção mecânica dos cabos SWA permite o enterramento direto ou a instalação de conduítes sem camadas adicionais.
Portos, docas e locais de mineração
Em ambientes úmidos, salgados ou de máquinas pesadas, a resistência à corrosão e a resistência mecânica dos cabos SWA garantem a operação estável dos sistemas de energia e reduzem os custos de manutenção.
Prédios-altos e complexos comerciais
Os cabos passados através de tetos ou áreas públicas estão sujeitos a danos acidentais. Os cabos SWA fornecem proteção adicional, reduzindo riscos e aumentando a confiabilidade.
Ambientes Especiais
·Alta temperatura: Os cabos XLPE SWA suportam altas temperaturas, adequados para salas de caldeiras ou usinas de energia.
·Exposição Química: Materiais-resistentes à corrosão, como bainhas de PVC ou armadura composta, garantem segurança-de longo prazo.
Como escolher o certoCabo SWA
Capacidade de carga atual
Selecione o tamanho do condutor de acordo com a corrente de carga e a temperatura ambiente. Os cabos SWA padrão começam em 16 mm², atendendo aos requisitos industriais comuns. Projetos especiais podem exigir seções-transversais maiores.
Ambiente de instalação
· Enterro Direto: Armadura de aço fornece proteção mecânica; As bainhas de PVC ou XLPE garantem resistência à umidade e corrosão.
·Instalação de eletrodutos: A armadura de aço aumenta a resistência à tração, evitando danos durante a tração.
·Edifícios altos-internos: Os cabos SWA reduzem o risco de danos acidentais.
Classificação de tensão
·Baixa Tensão 0,6/1kV: Adequado para distribuição de energia industrial e predial.
·Média Tensão 3,6/6kV ou 6/10kV: Ideal para mineração, portos, linhas principais de fábricas ou grandes complexos comerciais.
Comparação de materiais e bainhas
| Tipo de material | Faixa de temperatura | Vida útil | Ambiente Adequado |
|---|---|---|---|
| PVC SWA | 70 graus | 25-30 anos | Trabalho interno e-externo leve |
| SWA XLPE | Maior ou igual a 90 graus | Maior ou igual a 30 anos | Ambientes de alta-temperatura,-de longo prazo ou corrosivos |
| Bainha de PVC + Armadura Galvanizada | 70 graus | Maior ou igual a 30 anos | Ambientes úmidos e salgados |
| Bainha Composta Especial | 90 graus | Maior ou igual a 30 anos | Ambientes de alta-temperatura e quimicamente agressivos |
Os cabos PVC SWA são econômicos, enquanto os cabos XLPE SWA oferecem melhor resistência ao calor e ao envelhecimento para projetos de alta-demanda.
Vantagens do produto: Experiência abrangente em cabos IEC
·Adequado para o mercado das Américas
Todos os produtos atendem aos padrões IEC, cumprindo as regulamentações elétricas da América do Norte e do Sul para projetos internacionais.
· Gama completa de tamanhos
A partir de 16mm², abrangendo modelos padrão; especificações personalizadas estão disponíveis para requisitos exclusivos de engenharia.
·Forte capacidade de entrega
Suporta pedidos pequenos e grandes com entrega rápida, garantindo que os projetos cumpram o cronograma.
·Serviço Profissional
A equipe de suporte técnico dedicada fornece orientação para pré-seleção, consultoria de instalação e suporte-pós-venda.
·Extensa cooperação internacional
Anos de experiência em exportação e parceiros globais garantem a conformidade com diversos padrões internacionais.
·Certificação IEC
Todos os cabos possuem certificação IEC, garantindo qualidade do produto e segurança elétrica para projetos em todo o mundo.
·Opções personalizáveis
Os clientes podem personalizar material, tamanho, comprimento, cor, desempenho, marcação e embalagem para atender aos requisitos específicos do projeto.
Guia de instalação e manutenção
Diretrizes de instalação
·Mantenha um raio de curvatura maior ou igual a 15× o diâmetro do cabo para evitar danos ao condutor.
· Garanta o espaçamento adequado dos suportes para instalação de conduítes ou bandejas.
·Use conexões roscadas ou crimpadas corretas para juntas e terminações para garantir um aterramento confiável.
·Implementar proteção contra umidade e pragas em instalações de sepultamento direto.
Manutenção de rotina
·Inspecione regularmente a integridade da bainha e da armadura de aço.
·Limpar as superfícies para remover poeira e substâncias corrosivas.
·Teste periodicamente a resistência do aterramento para garantir a segurança elétrica.
Casos de aplicação
Planta Industrial
Uma fábrica de peças automotivas instalou cabos SWA para linhas de energia em uma oficina com operação frequente de pontes rolantes. A armadura de aço evitou danos mecânicos, garantiu a produção ininterrupta e reduziu os custos de manutenção.
Gasoduto Subterrâneo
Um projeto de túnel municipal utilizou cabos SWA enterrados diretamente. A armadura de aço forneceu proteção mecânica completa e não houve incidentes de quebra ou curto-circuito durante a construção, minimizando a manutenção pós{1}}instalação.
Porto e Doca
Em um ambiente portuário corrosivo e úmido, os cabos XLPE SWA alimentam guindastes e sistemas de transporte, proporcionando operação estável por anos sem substituição.
Prédio-alto
Os cabos SWA instalados em bandejas de cabos em um complexo comercial evitaram danos acidentais durante a reforma ou manutenção, garantindo o fornecimento contínuo de energia em-ambientes altos.
Cabo SWA versus outra seleção de cabos
| Aplicativo | Cabo SWA | Cabo NYY | Cabo SWA de PVC | Cabo XLPE SWA |
|---|---|---|---|---|
| Baixa tensão interna | Opcional | Recomendado | Opcional | Opcional |
| Enterro ao ar livre | Preferido | Requer conduíte | Opcional | Recomendado |
| Alta temperatura | Opcional | Não adequado | Não adequado | Recomendado |
| Uso-de longo prazo | Vantagem Clara | Moderado | Moderado | Vantagem Clara |
| Impacto Mecânico | Vantagem Clara | Não adequado | Opcional | Vantagem Clara |
Os cabos SWA claramente se destacam em proteção mecânica, adaptabilidade a ambientes adversos e confiabilidade-de longo prazo, enquanto os cabos SWA de PVC e XLPE permitem flexibilidade com base nos requisitos de temperatura e longevidade do projeto.
Razões para escolherCabo SWA
·Armadura-de fio de aço de alta resistência garante segurança mecânica
·Pode ser diretamente enterrado ou instalado em conduítes para fácil construção
·Vários materiais de bainha para suportar temperaturas variadas, umidade e ambientes corrosivos
·A longa vida útil reduz os custos de manutenção e substituição
·Em conformidade com os padrões internacionais, adequado para projetos globais
· Gama completa de tamanhos e opções personalizáveis para necessidades complexas de engenharia
