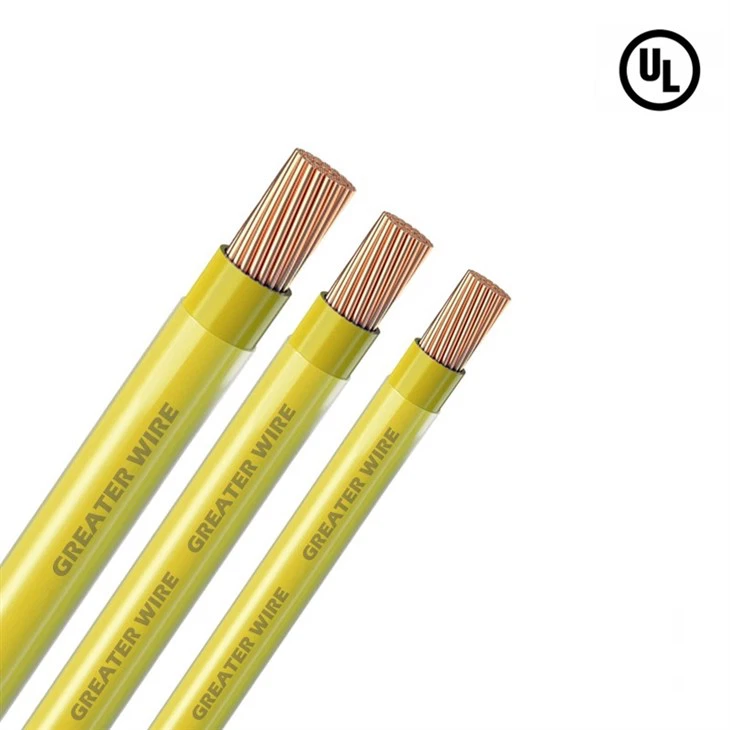

O fio de nylon de 12 bitola (arame termoplásico de nylon resistente ao calor) é um tipo de fio elétrico, oferecendo versatilidade e durabilidade para uma ampla gama de aplicações. Disponível em formas sólidas e encalhadas, o fio de 12 bitola de cobre é robustez e eficiência na condução da eletricidade.
O fio THHN é caracterizado por seu isolamento termoplástico, projetado para resistir a altas temperaturas, tornando -o adequado para ambientes onde a resistência ao calor é crucial. O isolamento é composto de cloreto de polivinil (PVC), um material durável que não apenas isola o fio, mas também fornece proteção contra umidade, produtos químicos e danos físicos. O revestimento adicional de nylon aumenta ainda mais a durabilidade do fio, fornecendo uma camada extra de proteção, particularmente contra a abrasão. Isso faz com que o fio de 12 bitola seja uma escolha preferida para a instalação em conduítes e pistas, onde os fios são frequentemente expostos a condições adversas que podem levar ao desgaste. Além disso, as propriedades resistentes ao calor do fio permitem operar efetivamente em ambientes com temperaturas de até 90 graus em condições secas, garantindo um desempenho duradouro, mesmo sob condições extenuantes.
Aplicativo
O tamanho do medidor de 12 AWG o torna adequado para circuitos que exigem um equilíbrio entre a capacidade e a flexibilidade de transporte da corrente. Seja em uma casa unifamiliar, em um prédio de escritórios ou em uma instalação de fabricação, o fio de 12 medidas desempenha um papel crítico para garantir conexões elétricas seguras e eficazes.
Recurso
• Ul 83
• Condutor de cobre desenhado e macio sólido ou preso
• Isolamento de cloreto de polivinil de cor e umidade resistente ao calor e umidade (PVC)
• Com uma jaqueta clara de nylon (poliamida)
• Certificação UL e BPS
Certificação
THHN WIRE Passou a certificação UL (Subscriters Laboratories), garantindo que o WHN Wire tenha sofrido testes rigorosos e atenda aos requisitos rigorosos definidos pela UL para desempenho elétrico, durabilidade e resistência ao fogo.
Pacote
Linha de produção
Com mais de 30 anos de experiência em produção, a Grande Wire & Cable se estabeleceu como líder na indústria de fabricação de fios e cabos. Nosso amplo conhecimento e experiência nos posicionaram na vanguarda da inovação e da qualidade, permitindo-nos fornecer consistentemente produtos de primeira linha que atendem às necessidades em evolução de nossos clientes globais. Ao longo das décadas, aprimoramos nosso ofício e expandimos nossas capacidades, garantindo que nossos produtos permaneçam confiáveis, duráveis e capazes de suportar as aplicações mais exigentes.
Caso
Parceiro
Perguntas frequentes
P: Quantos amplificadores #12 Thhn carregarão?
Em uma localização úmida: a ampacidade é de 25 amperes, pois o NEC normalmente usa um fator de destrodução padrão quando em condições úmidas.
P: Para que são usados o fio 12 AWG?
P: O 12 AWG pode lidar com 30 amperes?
Tag: 12 medidas thhn fio de cobre sólido ou encalhado, China 12 bitola thhn
| Fio elétrico resistente ao calor sem chumbo com bainha de nylon (thhn/thwn -2). 600V. 90 graus | |||||||||
| Tamanho do condutor | Não. & Diâmetro nominal de fio | Espessura da parede | Diâmetro geral aproximado | Resistência mínima ao isolamento | * Ampacidade | Peso nominal do cabo | |||
| (mm) | (Awg) | (mm) | PVC (mm) | Nylon (mm) | (mm) | Mω/km | 90 graus molhados | 90 graus seco | Kg/km |
| Sólido | Thwn | Thhn | |||||||
| 1,6 mm | 14 | 1x1.60mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2,6 mm | 10 | 1x2.60mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3,2 mm | 8 | 1x3.20mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Encalhado | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3,5 mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5,5 mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50mm² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80mm² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 mm² | 250 MCM | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 mm² | 300 MCM | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 MCM | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 mm² | 400 MCM | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 MCM | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 mm² | 500 MCM | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 MCM | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325mm² | 650 MCM | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 MCM | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 mm² | 800 MCM | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 mm² | 1000 MCM | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Padrões de referência: PEC, NEC (com base em uma temperatura ambiente de 30 graus) | |||||||||
